So unterscheiden Sie die Qualität des LCD -Bildschirms Flexible Kabel

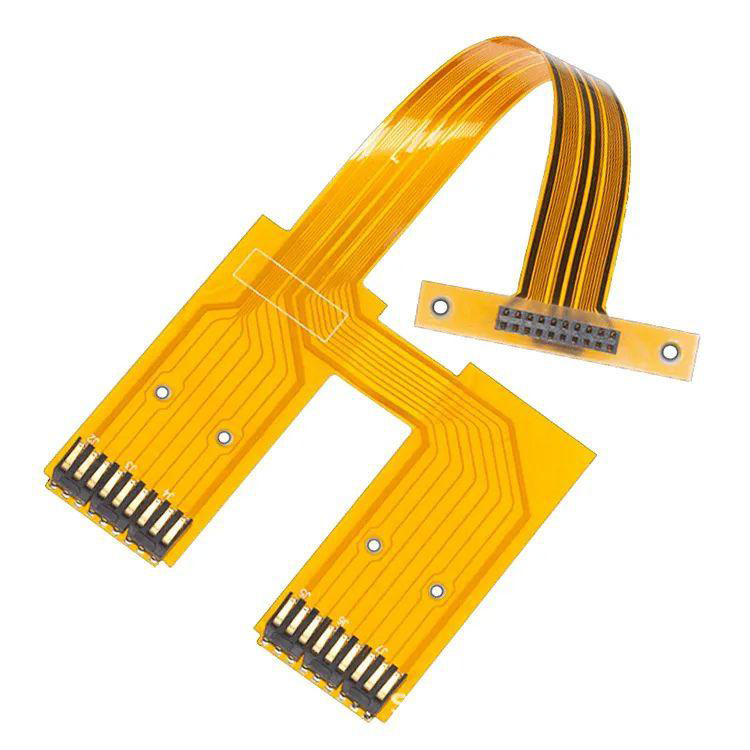

     Kunden fragen häufig, wie man die Qualität der flexiblen Kabel von LCD -Bildschirm unterscheidet. Zunächst müssen wir wissen, welche flexiblen Kabel sind. Flexible Kabel werden auch als flexible flache Kabel (FFC) bezeichnet. Sie werden hauptsächlich zum Anschließen von LCD -Bildschirmen und anderen Leiterplatten verwendet, um Signale oder Strom zu übertragen. Die Qualität wirkt sich direkt auf den Anzeigeffekt und die Stabilität aus.

      Wenn Kunden auf Bildschirmanzeigeprobleme stoßen und prüfen möchten, ob sie durch flexible Kabel verursacht werden, können sie aus den folgenden Aspekten prüfen, einschließlich Aussehen, Material, Prozess und Funktionstests, um zu unterscheiden:

Es ist zu beachten, dass der Anzeigebildschirm möglicherweise nicht aufgrund des flexiblen Kabels selbst manchmal nicht angezeigt wird, sondern aufgrund der Schnittstellenoxidation oder der Motherboardprobleme, aber das flexible Kabel ist am einfachsten als Anschlusskomponente zu überprüfen. Bei der Unterscheidung von Problemen sollten daher mehrere Faktoren umfassend betrachtet werden, und Sie können daher nicht nur einen Punkt betrachten.

A. Aussehensprüfung: Vorläufige Beurteilung der FPC -Qualität

1. Oberflächenintegrität

· Hochwertiges flexibles Kabel: glatte und flache Oberfläche, ohne Kratzer, Risse, Eindrücke oder Falten (insbesondere an den Kanten und Falten).

· Flexible Kabel von schlechter Qualität: Es kann offensichtliche Kratzer, Schälen der Oberfläche oder lokale Vorsprünge/Depressionen aufgrund eines schlechten Produktionsprozesses (leicht zu verbergener Schmutz oder Bruch) geben.

2. Status Gold Finger (Kontaktende)

Der Goldfinger ist der Hauptbestandteil der Verbindung zwischen dem flexiblen Kabel und der Schnittstelle, was sich direkt auf die Kontaktleistung auswirkt:

· Hohe Qualität: Der Goldfinger hat einheitliche Farbe (helles Gold), keine Oxidschicht auf der Oberfläche (kein Schwarz oder Weiß), keine Kratzer oder Verformungen und ordentliche Kanten.

· Schlechte Qualität: Der Goldfinger kann dunkel, oxidiert (schwarz/weiß), zerkratzt oder die Kante aufgrund schlechter Schimmelprezision (leicht zu bleiben oder schlechter Kontakt beim Einfügen in die Schnittstelle) sein.

3. Flexibilität und Stärke des Kabelkörpers

Das flexible Kabel muss sowohl "Weichheit" als auch "Zähigkeit" berücksichtigen, und es ist nicht einfach, nach wiederholtem Biegen zu brechen:

· Hohe Qualität: Der Kabelkörper kann natürlich ohne offensichtliche Falten von Hand (gewaltfreies Biegen) erholt werden; Der Leiter (interner Kupferdraht) hat beim Dehnen kein Bruchgeräusch.

· Schlechte Qualität: Kann zu starr sein (Isolationsschicht ist zu dick) oder zu weich (Leiter ist zu dünn) und kann nach mehrmals Biegen brechen oder delaminieren (Isolationsschicht und Leiter sind getrennt).

B. Material und Prozess: Bestimmt die Haltbarkeit und die Signalübertragung

1. Isolationsschicht und Abdeckungsschichtmaterial

Das Material der Isolationsschicht (Außenschicht wickelt den Leiter) und die Abdeckungsschicht (Beschichtung zum Schutz des Goldfingers) des flexiblen Kabels direkt auf den Temperaturwiderstand und den Korrosionsbeständigkeit aus:

· Hohe Qualität: Normalerweise wird PET (Polyester) oder hochtemperaturbeständiges PVC verwendet, mit starker Temperaturbeständigkeit (-40 ℃ ~ 125 ℃) und chemischer Korrosionsbeständigkeit;

· Schlechte Qualität: Kann recyceltes plastisches oder kostengünstiges PVC mit schlechter Temperaturbeständigkeit (Enthärtung und Verformung bei hoher Temperatur) verwenden.

2. Leitermaterial und Struktur

Leiter sind hauptsächlich Kupferfolien oder Kupferdraht, die die Leitfähigkeit und Oxidationsbeständigkeit direkt beeinflussen:

· Hohe Qualität: Der Leiter ist hochreines elektrolytisches Kupfer (≥ 99,9%), gleichmäßig (mittelschwere Dicke) und hat keine Oxidationspunkte; Die Querschnittsfläche erfüllt den Standard (z. B. 0,1 mm², 0,15 mm² usw.), und der Widerstandswert ist niedrig (kann durch Messen des On-Resistenz mit einem Multimeter überprüft werden).

· Schlechte Qualität: Recyceltes Kupfer oder unreines Kupfer kann verwendet werden, die Zartungsschicht ist dünn und ungleichmäßig (lokale Kupferexposition ist leicht zu oxidieren), der Leiter ist zu dünn (unzureichende Querschnittsfläche) und der Widerstandswert hoch (verursacht Signalschwächung oder unzureichende Stromversorgung).

3. Crimping -Prozess (Montage mit Stecker)

Wenn das flexible Kabel mit dem Stecker (z. B. FPC -Anschluss) gekräuselt wurde, muss die Crimp -Qualität überprüft werden:

· Hohe Qualität: Die Crimps ist eng, der Leiter steht in vollem Umfang mit den Steckerstiften (keine Versetzung oder Lockerheit), die Isolationsschicht wird genau abgeschaltet (keine verbleibende Adhäsion) und die Gesamtfestigkeit.

· Schlechte Qualität: Lose Crimping (unzureichender Kontakt zwischen Leiter und Stift), Restisolationsschicht (möglicher Kurzschluss) oder Crimp -Position (so dass einige Stifte nicht leiten).

C. Funktionstest: Überprüfen Sie die tatsächliche Leistung

Die Beurteilung nach Aussehen und Material allein reicht möglicherweise nicht aus, und die tatsächliche Testbestätigung ist erforderlich:

1. Kontinuitätstest (Multimeter)

Verwenden Sie den Widerstandsbereich (Pieptum) des Multimeters, um die Kontinuität der Stifte zu messen, die den Goldfingern an beiden Enden des flexiblen Kabels entsprechen:

· Gute Qualität: Alle Stifte, die durchgeführt werden müssen, sollten pieps (Widerstand ≤ einige Ohm); Stifte ohne Verbindungsanforderungen sollten nicht durchgeführt werden (unendlich).

· Schlechte Qualität: Es kann einen Schaltungsunterbrechung (kein Piepton an einem bestimmten Stift), einen Kurzschluss (Leitung irrelevanter Stifte) oder einen abnormalen Widerstandswert (wie> 10 Ω, was zur Signalschwächung führt).

2. Signalübertragungstest (Ersatzmethode)

Wenn der LCD-Bildschirm Probleme wie Bildschirmgeräusche, Flackern, schwarzer Bildschirm usw. hat, kann er durch ein bekanntes hochwertiges weiches Kabel ersetzt werden:

· Normale Anzeige nach Ersatz → Das ursprüngliche Weichkabel kann beschädigt oder von schlechter Qualität geschädigt werden.

· Nach dem Ersatz immer noch abnormal → Das Problem kann auf dem Bildschirm, in der Motherboard oder in der Schnittstelle liegen.

3. Haltbarkeitstest (Beobachtung der Langzeitanwendung)

Für hochfrequente Gebrauchsszenarien (wie Mobiltelefone, Monitore) kann die Leistung des Softkabels nach wiederholtem Stecker und Stecker und Biegen beobachtet werden:

· Hohe Qualität: Kein schlechter Kontakt oder Bruch nach mehreren Monaten der Verwendung;

· Niedrige Qualität: Goldfingeroxidation, Kabelkörperbruch oder Signalinstabilität in kurzer Zeit (wie 1 ~ 2 Wochen).

      Basierend auf den oben genannten Urteilen müssen hochwertige weiche Kabel die folgenden Anforderungen erfüllen: keine Beschädigung des Aussehens, helle Goldfinger ohne Oxidation, hitzebeständige und korrosionsbeständige Materialien, gute Leiterleitungen und präziser Crimp-Prozess. Wenn das Display abnormal ist, geben Sie der Überprüfung des weichen Kabels (insbesondere den Goldfingern und Biegungen) Vorrang, die schnell durch Ersatzmethode und Multimeter -Test überprüft werden können. Die Shenzhen Hongjia Technology konzentriert sich auf die Forschung und Entwicklung, Produktion und den Verkauf von 1,14 Zoll-12,1-Zoll-LCD-Bildschirmen und unterstützenden Touchscreens mit 12 Jahren Branchenerfahrung. Die von uns verwendeten FPCs sind sehr zuverlässig, resistent gegen Oxidation und haben eine gute Flexibilität. Der Goldgehalt der Plug-in-Gold-Finger beträgt 1,5-2,0μ, was für die Militärindustrie, Instrumente und Ausrüstung, Unterhaltungselektronik und andere Produkte geeignet ist. Wir haben vielen Fortune 500 -Unternehmen gedient und von Kunden gelobt. Unsere Produkte müssen 12 Inspektionsprozesse von eingehenden Materialien bis zum Versand durchlaufen, damit die Kunden keine Sorgen haben.
