Ist es besser, einen B-TO-B-Stecker oder einen Goldfingerstecker für flexible Displaykabel zu verwenden?

       Viele Kunden stoßen bei der Auswahl eines Displays auf dieses Problem: Einige flexible Displaykabel verwenden B2B-Stecker, während andere direkte Goldfingerstecker verwenden. Sie sind unsicher, was sie wählen sollen. Shenzhen Hongjia Technology Engineering bietet hier eine einfache Analyse:

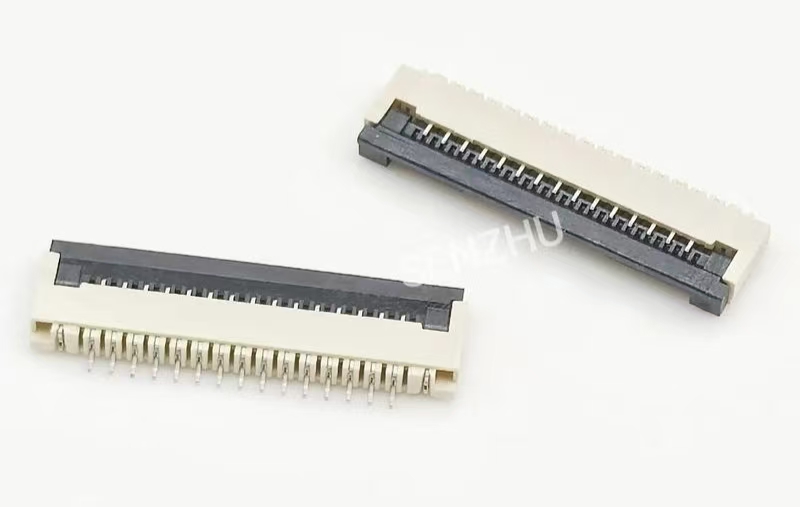

1. Steckverbinderlösung

Für diese Methode ist ein separater Stecker (normalerweise ein ZIF- oder LIF-Stecker) erforderlich, der auf die Hauptplatine gelötet wird. Die flexible Leiterplatte wird direkt in diesen Steckverbinder eingesteckt und mit einem Verriegelungshebel gesichert.

· Vorteile:

· Hohe Zuverlässigkeit: Der mechanische Verriegelungsmechanismus gewährleistet eine starke Verbindung, widersteht effektiv Vibrationen und Stößen und sorgt für einen stabilen Kontaktwiderstand.

· Einfache Montage und Reparatur: Einfach für den Bediener zu verwenden, mit großer Ausrichtungstoleranz. Sollte der Bildschirm oder das Kabel beschädigt sein, kann der Verriegelungsmechanismus zum Austausch einfach geöffnet werden, ohne dass das Motherboard beschädigt wird.

· Schnittstellenschutz: Der Stecker fungiert als „Opfer“, wobei der Verschleiß hauptsächlich am Stecker selbst auftritt, während die Lötpads auf der Hauptplatine geschützt sind. Der Austausch des Steckers ist weitaus kostengünstiger als die Reparatur des Motherboards.

• Nachteile:

• Platzbedarf: Der Stecker selbst hat eine bestimmte Höhe, was eine Herausforderung für Designs darstellt, die auf extreme Dünnheit und Leichtigkeit abzielen.

• Höhere Kosten: Erhöht die Materialkosten des Steckverbinders.

• Komplexe Struktur: Benötigt Platz und Höhe für den Anschluss innerhalb des Motherboard-Layouts.

2. Lösung zum direkten Einführen von Gold in den Finger

Bei dieser Methode werden die Goldfinger (freiliegende vergoldete Pads) des FPC-Kabels direkt in die entsprechenden Federn oder Schlitze auf der Hauptplatine eingeführt und dabei auf den Druck externer Strukturen (wie Metallabschirmungen, Schrauben oder Kunststoffrahmen) zurückgegriffen, um den Kontakt aufrechtzuerhalten.

• Vorteile:

• Extrem dünn und leicht: Eliminiert die Höhe des Steckverbinders und ist somit die bevorzugte Lösung für ultradünne Designs.

• Geringe Kosten: Ein Steckverbinder entfällt, wodurch die Kosten in der Massenproduktion erheblich gesenkt werden.

• Einfache Struktur: Vereinfacht das Motherboard-Layout.

• Nachteile:

• Hohes Zuverlässigkeitsrisiko: Die Kontaktqualität hängt vollständig von der Gleichmäßigkeit und Dauerhaftigkeit des ausgeübten Außendrucks ab. Nach längerem Gebrauch kann der Druck nachlassen, was zu einem schlechten Kontakt führt. Auch Vibrationen und Stürze können die Verbindung leicht beeinträchtigen.

• Schwierig zu montieren: Die Ausrichtung erfordert höchste Präzision und erfordert typischerweise automatisierte Geräte. Die manuelle Bedienung ist schwierig und kann aufgrund einer Fehlausrichtung zu Schäden an den Goldfingern führen.

• Nahezu unmöglich zu reparieren: Nach einigen Einfügungen und Entfernungen können sich die Goldfinger abnutzen oder beschädigt werden. Bei Reparaturen kann das direkte Ziehen am Kabel leicht dazu führen, dass sich die Goldfinger lösen oder die Kontakte des Motherboards verformen, was zu dauerhaften Schäden führt.

3. Wie sollen wir also wählen?

• Wählen Sie einen Anschluss, wenn:

• An das Produkt werden hohe Zuverlässigkeitsanforderungen gestellt und es muss bestimmten Vibrations- und Stoßumgebungen standhalten (z. B. Automobildisplays, Industrieanlagen).

• Das Produkt muss einfach herzustellen und zu reparieren sein (z. B. normale Laptops, Monitore).

• Herkömmliche Produkte der Unterhaltungselektronik, bei denen der Innenraum nicht extrem begrenzt ist.

• Wählen Sie einen direkten Goldfinger-Steckverbinder, wenn:

• Dünnheit und Leichtigkeit haben höchste Priorität, und eine gewisse Wartbarkeit und einfache Montage sind akzeptabel (z. B. interne Anschlüsse in ultradünnen High-End-Laptops und -Tablets).

• Hochpräzise automatisierte Anlagen sind äußerst kostensensibel und erfordern große Produktionsmengen und gewährleisten eine hohe Montageausbeute.

• Als „Einwegartikel“ konzipiert, der nach dem Zusammenbau fast keine Demontage erfordert (z. B. die Bildschirmkabelanschlüsse in vielen Mobiltelefonen).

     In der heutigen Unterhaltungselektronikindustrie sind beide Technologien weit verbreitet und kommen häufig in demselben Gerät vor. Beispielsweise könnte bei einem ultradünnen Laptop die Hauptverbindung zwischen der Hauptplatine und dem Bildschirm aus Gründen der Schlankheit direkte Goldfinger-Anschlüsse verwenden, während die Verbindungen zwischen der Hauptplatine und Komponenten wie dem Touchpad und der Tastatur möglicherweise herkömmliche Anschlüsse verwenden. Wenn Zuverlässigkeit und Wartbarkeit wichtiger sind als die Einsparung eines Bruchteils eines Millimeters an Dicke, dann sind Steckverbinder eine zuverlässigere und ausgereiftere Wahl. Wenn Sie ein ultradünnes, kostensensibles neues Produkt mit einer hochpräzisen automatisierten Produktionslinie bauen, sollten Sie die Lösung mit direkten Goldfinger-Steckern sorgfältig in Betracht ziehen.
