Analyse von Anwendungsszenarien für einen 7-Zoll-IPS-Querformatbildschirm mit einer Auflösung von 1024 x 600, MIPI 2-Kanal und kapazitivem 24-PIN-Touchscreen

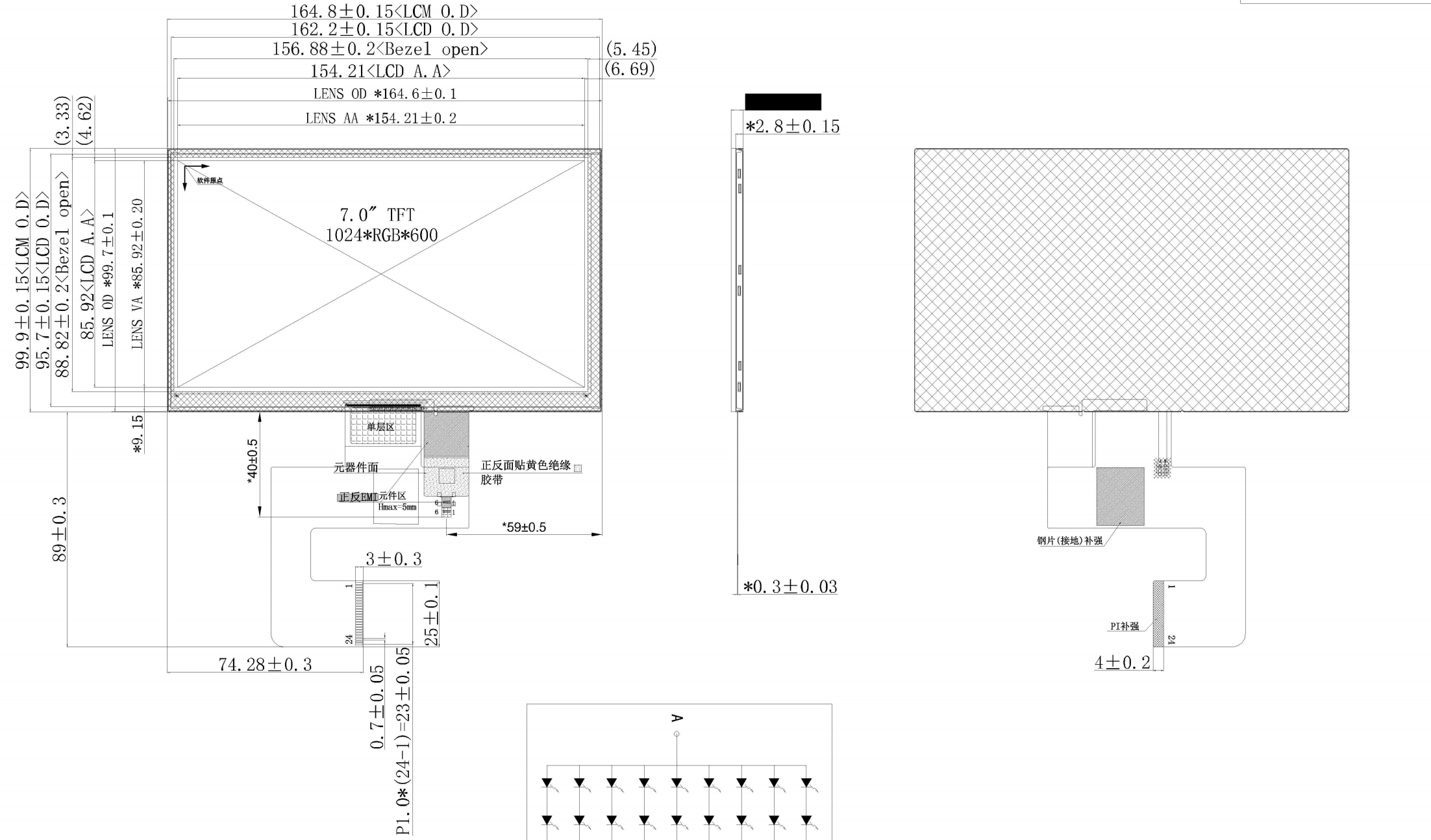

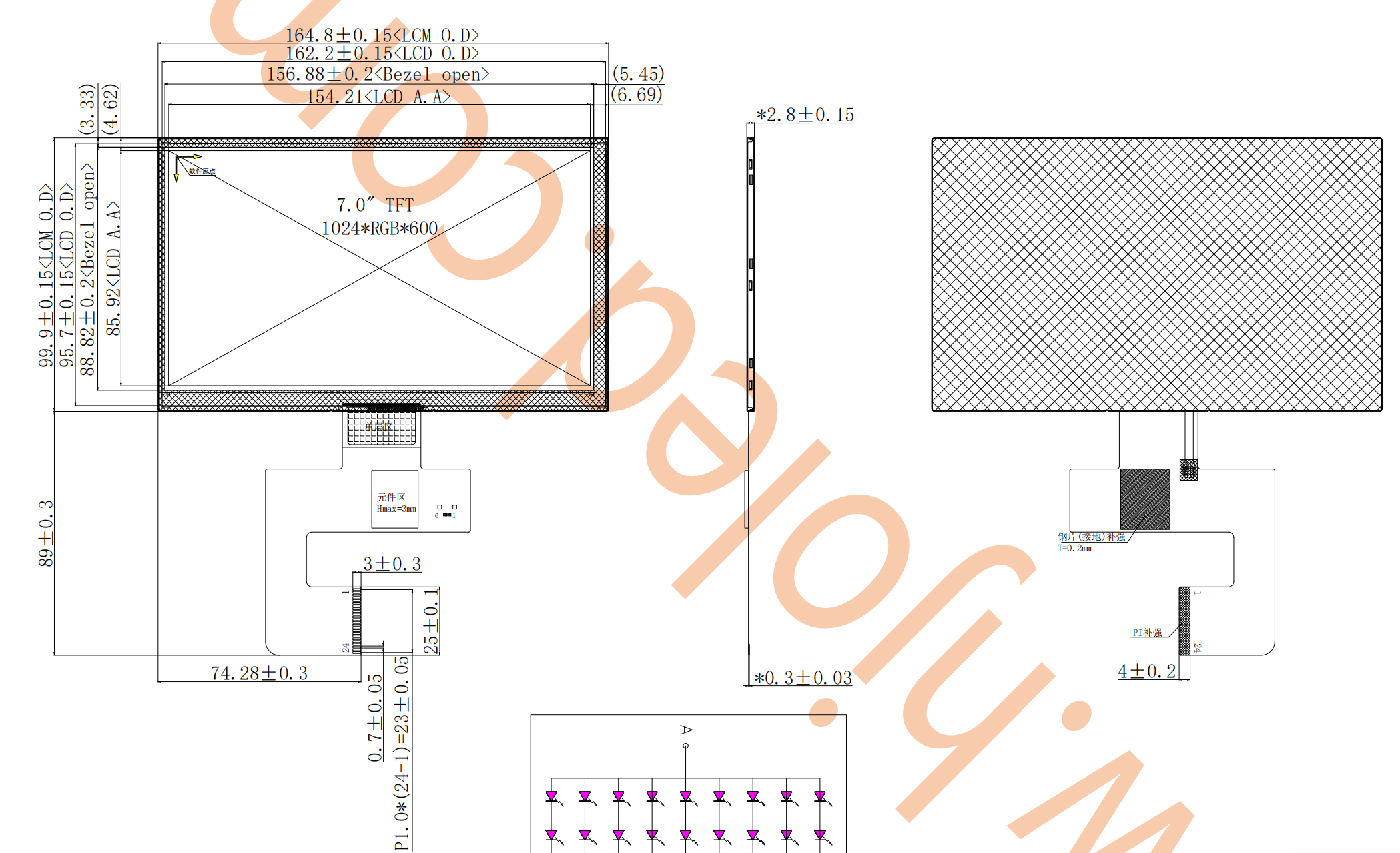

       7-Zoll-TFT-Bildschirme im Querformat haben typischerweise eine Auflösung von 1024*600 und eine 4-Kanal-MIPI-Schnittstelle. 2-Kanal-LCD-Bildschirme sind selten, und diejenigen, die das kapazitive Touchscreen-Kabel mit dem LCD-Bildschirmkabel integrieren, sind noch seltener, was die Arbeitsbelastung für Hardware-Ingenieure erhöht. Die Ingenieure von Shenzhen Hongjia Technology haben erfolgreich 7-Zoll-IPS-Querformatbildschirme mit einer Auflösung von 1024 x 600, einer 2-Kanal-MIPI-Schnittstelle und einem kapazitiven Touchscreen in Massenproduktion hergestellt. Der 24-PIN-Anschluss integriert die Touchscreen- und Displaysignale mit einer einzigen Kabelschnittstelle für einfacheres Kundendesign.

       7 Zoll, 1024×600 (ca. 15:9 Seitenverhältnis, nahe 16:9). Dabei handelt es sich um eine typische Display-Spezifikation für den Einstiegs- bis Mittelklassebereich, die kostengünstig ist und die meisten grundlegenden Anforderungen an die grafische Benutzeroberfläche erfüllen kann. Die Pixeldichte (ca. 169 PPI) ist jedoch nicht so hoch wie bei Bildschirmen mit höherer Auflösung. IPS (In-Plane Switching) bietet Vorteile wie große Betrachtungswinkel, gute Farbwiedergabe und hohe Konsistenz. Unabhängig vom Betrachtungswinkel ist die Farb- und Helligkeitsdämpfung minimal und eignet sich daher ideal für Anwendungen, die mehrere Betrachter oder die Bedienung aus verschiedenen Blickwinkeln erfordern (z. B. industrielle Steuerungen, Smart-Home-Steuerungssysteme und tragbare Geräte).

Vorteile und anwendbare Szenarien:

1. Kosten-Leistungs-Verhältnis: Diese Kombination bietet ein hervorragendes Preis-Leistungs-Verhältnis. IPS sorgt für ein überragendes Seherlebnis, während MIPI Platz auf der Platine und Stromverbrauch spart. Zwei Kanäle bieten ausreichend Bandbreite bei 1024×600@60Hz.

2. Bevorzugt für eingebettete und tragbare Geräte:

A. Industrielles HMI: Industrielle Touchscreens, Instrumentenschnittstellen; Der große Betrachtungswinkel von IPS ermöglicht es dem Bediener, aus verschiedenen Positionen klar zu sehen.

B. Smart Home Control: Home-Bedienfelder, Smart-Gateway-Displays; Die MIPI-Schnittstelle erleichtert die Miniaturisierung von Geräten.

C. Tragbare medizinische Geräte: Handprüfgeräte mit hohen Anforderungen an Stromverbrauch und Zuverlässigkeit.

D. Kfz-Ersatzteilmarkt/Zusatzanzeigen: Zum Beispiel Rückfahrkameras, Unterhaltungssysteme auf den Rücksitzen (Anforderungen für die Automobilindustrie beachten).

E. Kommerzielle Geräte: POS-Automaten, Selbstbedienungsterminals, Warteschlangensysteme.

F. Low-Power-IoT-Geräte: Fortschrittliche Informationsanzeigeterminals. 3. Analyse der Bandbreitenanforderungen: Berechnen Sie die ungefähre erforderliche Bandbreite.

3 Pixeltakt ≈ (Horizontale Pixel + Ausblendung) × (Vertikale Zeilen + Ausblendung) × Aktualisierungsrate. Vereinfachte Schätzung: 1024×600@60Hz, RGB888 (24-Bit-Farbtiefe).

Datenrate ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbit/s. Die typische theoretische Bandbreite von MIPI DSI 2 Lanes beträgt über 1 Gbit/s (abhängig von der spezifischen Taktfrequenz), was ausreicht, um diese Auflösung mit einem gewissen Spielraum reibungslos zu steuern.

      Zusammenfassend lässt sich sagen, dass ein 7-Zoll-IPS-Display (1024 x 600) im Querformat mit MIPI 2 Lanes eine ausgereifte Lösung ist, die ein hervorragendes Gleichgewicht zwischen Kosten, Anzeigeeffekt, Stromverbrauch und Platzbedarf erzielt. Es eignet sich sehr gut für verschiedene Embedded-Display-Anwendungen der Mittelklasse, insbesondere in Szenarien, die große Betrachtungswinkel, Farbkonsistenz und Platzersparnis erfordern.
