2,4-Zoll-LCD-Bildschirmanwendung mit serieller 6-Bit-RGB-Schnittstelle in elektronischen Produkten

     2,4-Zoll-LCD-Bildschirme mit einer Auflösung von 240 x 320 sind auf dem Markt weit verbreitet und ihre Schnittstellen sind in der Regel Standard.  Heute werden die Ingenieure von Shenzhen Hongjia Technology eine weniger verbreitete Schnittstelle teilen: den 2,4-Zoll-TFT-Bildschirm mit einer seriellen 6-Bit-RGB-Schnittstelle. Diese Kombination bietet ein hervorragendes Gleichgewicht zwischen Kosten, Leistung und Designkomplexität und wird häufig in Geräten der unteren bis mittleren Preisklasse eingesetzt, die ein bestimmtes Maß an Anzeigequalität erfordern.

1. Was ist eine serielle 6-Bit-RGB-Schnittstelle?

A. RGB: Bezieht sich auf die Ansteuerung jedes Pixels des Bildschirms mithilfe roter, grüner und blauer Primärfarbdatenleitungen.

B. 6-Bit: Gibt an, dass die Tiefe jeder Farbkomponente (R, G, B) 6 Bit beträgt, d. h. 64 Graustufenstufen. Die kombinierte Farbtiefe eines einzelnen Pixels beträgt 262.000 Farben (64 * 64 * 64 = 262.144). Dies ist etwas schlechter in der Farbtreue als das übliche 16-Bit-RGB (65.000 Farben) oder 24-Bit-RGB (16,7 Millionen Farben), reicht aber im Allgemeinen für viele nicht-professionelle Bildanwendungen für das menschliche Auge aus.

C. Seriennummer: Das ist der Schlüssel. Im Gegensatz zu herkömmlichen parallelen RGB-Schnittstellen (die eine große Anzahl von Daten- und Steuerleitungen wie VSYNC, HSYNC, DE, D0-D15/23 erfordern, normalerweise >20 Leitungen), überträgt serielles RGB die RGB-Daten jedes Pixels mit hoher Geschwindigkeit über ein Paar Differenztaktleitungen (CLK+/CLK-) und drei Paare Differenzdatenleitungen (R+,R-; G+,G-; B+,B-).

D. Anzahl der physischen Leitungen: 6 Paare Differenzleitungen + mögliche Erdungs- und Stromleitungen, wodurch die Anzahl der Leitungen erheblich reduziert wird (normalerweise nur 8–12 physische Kabel).

E. Protokoll: Folgt normalerweise einer vereinfachten Form des DSI-Protokolls (Display Serial Interface) des MIPI D-PHY oder einer höheren Variante der SPI-Schnittstelle. Bei 2,4-Zoll-Bildschirmen für Endverbraucher wird es oft einfach als „serielle RGB-“ oder „SPI-RGB-Schnittstelle“ bezeichnet, wobei im Wesentlichen ein Serialisierer verwendet wird, um parallele RGB-Signale in einen seriellen Datenstrom umzuwandeln.

 2. Kombinierte Vorteile (Warum dieses Design?)

Diese Kombination aus „kleiner Bildschirmgröße + mittlerer bis geringer Farbtiefe + serieller Schnittstelle“ zeigt die folgenden Kernvorteile in Anwendungen:

A. Deutlich reduzierter Verkabelungsaufwand: Dies ist der größte Vorteil. Die Reduzierung der Anzahl der Drähte von 20+ in einer parallelen Schnittstelle auf etwa 10 führt zu:

Weniger Platzbedarf für die Verlegung zwischen dem Hauptcontroller und dem Bildschirm, wodurch möglicherweise die Anzahl der Leiterplattenschichten reduziert und das Layout vereinfacht wird.

Die Verwendung kleinerer, billigerer FPC-Steckverbinder spart Platz und Stücklistenkosten.

Weniger Drähte führen zu einer geringeren Ausfallrate an Verbindungspunkten und einem einfacheren Anti-Interferenz-Design.

B. Reduzierte Kosten:

Leiterplattenkosten, Steckverbinderkosten und Montagekosten werden durch weniger Drähte reduziert.

Die Anzahl der vom Hauptsteuerchip benötigten GPIOs wird reduziert, was die Auswahl einer wirtschaftlicheren MCU oder MPU mit weniger Pins ermöglicht.

C. Reduzierter Stromverbrauch:

Serielle Differenzsignale haben einen geringeren Spannungshub und weniger elektromagnetische Störungen, was zu einem geringeren Stromverbrauch im Vergleich zu parallelen TTL-Pegelsignalen führt.

Weniger Drähte bedeuten weniger parasitäre Kapazität und die für den Antrieb erforderliche Leistung wird entsprechend reduziert.

D. Erfüllung der Leistungsanforderungen:

Bei einem 2,4-Zoll-QVGA-Bildschirm beträgt die Gesamtzahl der Pixel 76.800. Bei einer Bildwiederholfrequenz von 60 Hz beträgt die erforderliche Datenbandbreite ungefähr: 76800 * 18 Bits/Pixel * 60 Hz ≈ 83 Mbit/s. Selbst bei 6-Bit-Farbe (18 Bit/Pixel) ist die typische Geschwindigkeit einer seriellen Schnittstelle (Hunderte Mbit/s bis über 1 Gbit/s) mehr als ausreichend und lässt ausreichend Spielraum.

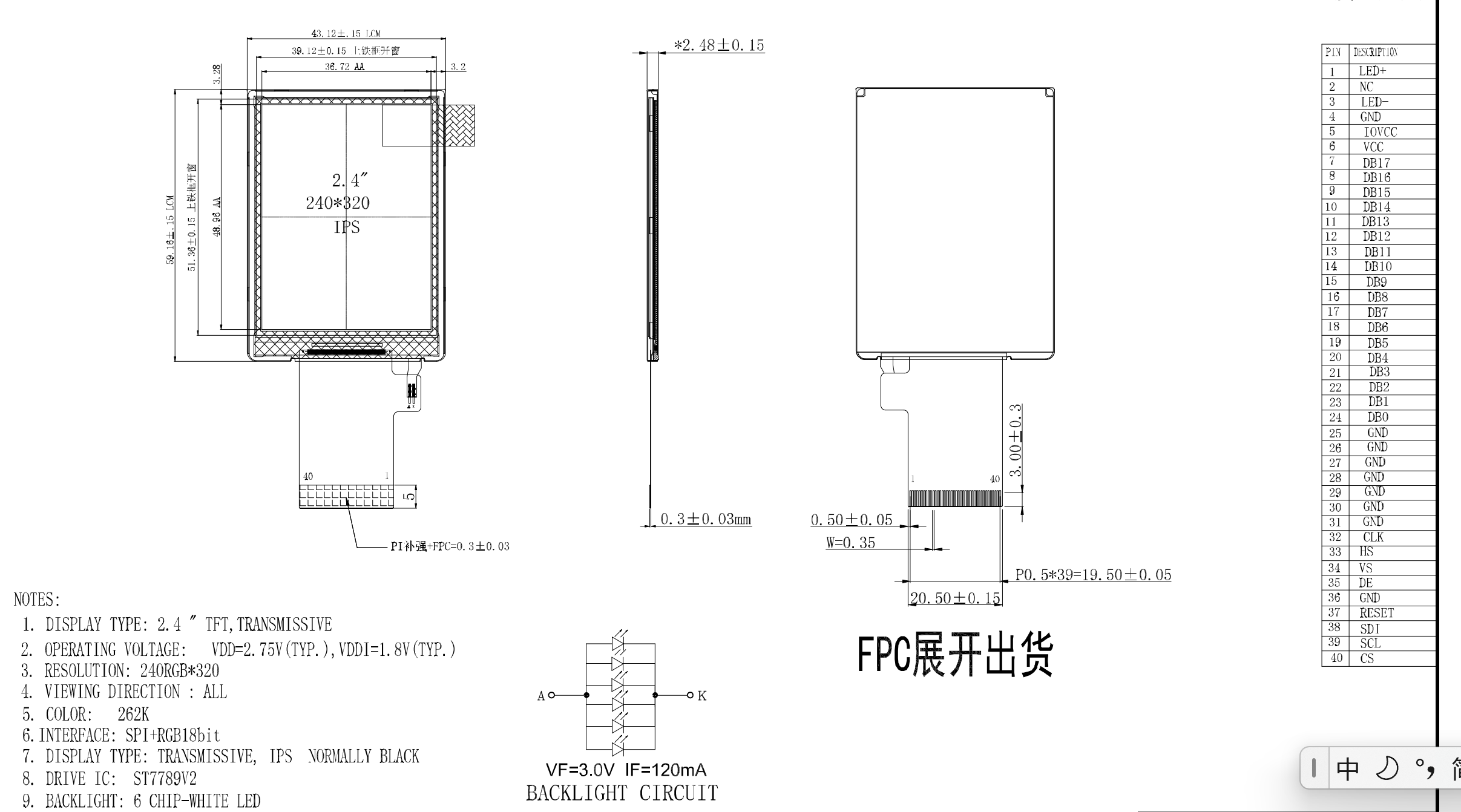

     Shenzhen Hongjia Technology produziert in Massenproduktion 2,4-Zoll-LCD-Displays mit einer seriellen 6-Bit-RGB-Schnittstelle, Modell HJ2408-18-A1.  Wir freuen uns über Anfragen von Kunden per E-Mail. Der 2,4-Zoll-LCD-Bildschirm mit einer seriellen 6-Bit-RGB-Schnittstelle ist eine hochoptimierte eingebettete Anzeigelösung. Durch die Schlüsseltechnologie der Schnittstellenserialisierung werden ein vereinfachtes Design, eine verbesserte Zuverlässigkeit und geringere Gesamtkosten erreicht, ohne das visuelle Erlebnis wesentlich zu beeinträchtigen (für kleine, nicht professionelle Bildanwendungen), was es zu einer der klassischen Optionen für Displays in modernen kompakten Smart-Geräten macht.
