Hardware-Designtechniken für 2,0-Zoll-HD-TFT-Displays (Auflösung 480*360, RGB-Schnittstelle) in Handheld-Geräten

     Hardware-Design für a2,0-Zoll-HD-Querformat-Display(Auflösung 480*360, RGB-Schnittstelle) bei Handheld-Geräten konzentriert sich auf die Ausgewogenheit von Anzeigequalität, Stromverbrauch, physischem Platzbedarf und Zuverlässigkeit. Im Folgenden sind die wichtigsten Designtechniken und Überlegungen aufgeführt, die von Ingenieuren bei Shenzhen Hongjia Technology zusammengefasst wurden:

I. Schnittstellen- und Signalintegrität

1. Auswahl der RGB-Schnittstelle

Priorisieren Sie die Verwendung von parallelen RGB565- (16-Bit) oder RGB666- (18-Bit) Schnittstellen, um eine ausreichende Datenbandbreite für eine Auflösung von 480 x 360 bei 60 Hz sicherzustellen (erfordert einen Pixeltakt von ca. ~20 MHz).

Wenn die Schnittstellenspannung des Hauptcontrollers nicht mit der des LCD übereinstimmt (z. B. 1,8 V vs. 3,3 V), muss ein Pegelverschiebungs-IC (z. B. TXS0108E) oder ein Widerstandsteiler in Kombination mit einem Puffer hinzugefügt werden.

2. Signalrouting-Optimierung

Längenanpassung und Impedanz: Es wird empfohlen, dass die Länge der RGB-Datenleitungen (D[0:17]) innerhalb ihrer Gruppe angepasst wird (mit einer Abweichung von ≤100 mil); Die Taktleitung (PCLK) sollte unabhängig in der Länge angepasst und von Hochgeschwindigkeitsrauschquellen entfernt verlegt werden.

Erdungsschutz und Abschirmung: Verwenden Sie auf dem FPC (Flexible Printed Circuit) oder der Leiterplatte GND-Leitungen, um RGB-Signale von Rauschquellen wie der Hintergrundbeleuchtungs-PWM und den Stromversorgungsleitungen zu isolieren.

Terminierungsanpassung: Wenn die Übertragungsentfernung 10 cm überschreitet, kann am LCD-Ende ein Serienwiderstand (22 Ω–100 Ω) hinzugefügt werden, um Signalreflexionen zu unterdrücken.

II. Stromversorgung und Stromverbrauchskontrolle

1. Mehrkanal-Netzteildesign

Zu den typischen Anforderungen gehören: VDD (Logikspannung, typischerweise 3,3 V/1,8 V), VCI (Treiberspannung, ~3,3 V) und LED-Treiberspannung für die Hintergrundbeleuchtung (im Bereich von 3,5 V bis 20 V, abhängig von der Anzahl der in Reihe geschalteten LEDs).

Es wird empfohlen, einen rauscharmen LDO (wie den TPS7A47) zur Versorgung von VDD und VCI zu verwenden, um zu verhindern, dass Welligkeitsrauschen durch Schaltnetzteile die Anzeigegleichmäßigkeit beeinträchtigt.

2. Energiesparstrategien für die Hintergrundbeleuchtung

Dieses spezielle Display verfügt über eine Hintergrundbeleuchtung aus 6 LEDs, die eine hohe Helligkeit von 800 Nits liefert, um auch bei direkter Sonneneinstrahlung eine klare Lesbarkeit zu gewährleisten. Alternativ kann ein hocheffizienter LED-Treiber-IC (wie der LP8556) eingesetzt werden, um ein Hybridsteuerungsschema zu unterstützen, das PWM-Dimmung (empfohlen >1 kHz, um Flackern zu verhindern) und analoges Dimmen kombiniert.

Automatische Helligkeitsanpassung: Integrieren Sie einen Umgebungslichtsensor (wie den APDS-9301), um die Hintergrundbeleuchtung dynamisch an die Umgebungslichtbedingungen anzupassen und so eine Energieeinsparung von über 30 % zu erzielen.

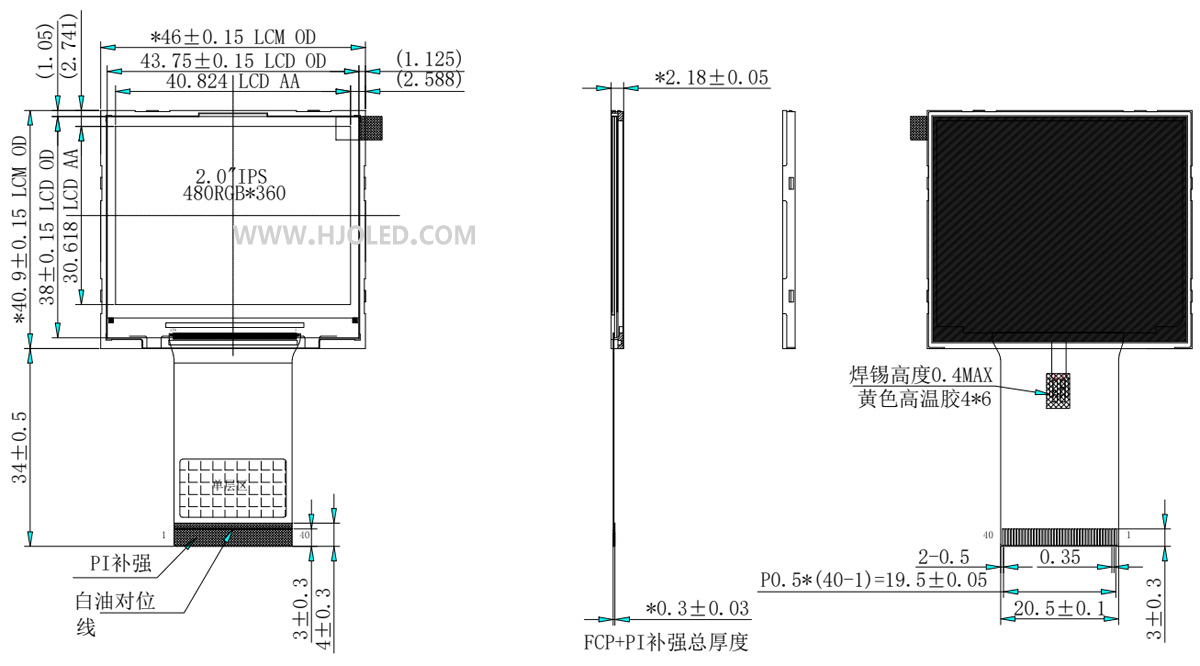

3. 2,0-Zoll-HD-TFT-Display: Dies ist ein querformatiges Display mit einer hochauflösenden Auflösung von 480 × 360 Pixeln. Es nutzt den Treiber-IC ST7701S und eine RGB-Schnittstelle. Beim Entwurf des Mainboards muss unbedingt sichergestellt werden, dass die Host-CPU hochauflösende Displays und die RGB-Schnittstelle unterstützt, um Szenarien zu vermeiden, in denen die CPU nicht über die Kapazität verfügt, das Display effektiv anzusteuern. Die 480 × 360-Querformatkonfiguration hat ein Seitenverhältnis von 4:3; Daher muss die Scanrichtung während der Softwareinitialisierung korrekt konfiguriert werden (typischerweise über die MV/MX/MY-Bits des 0x36-Befehls), um zu verhindern, dass das angezeigte Bild um 90 Grad gedreht wird.

III. EMV- und Störfestigkeit

1. Abschirmung des LCD-Moduls

Platzieren Sie leitfähigen Schaumstoff zwischen dem Hintergrundbeleuchtungsmodul und der Leiterplatte; Wickeln Sie außerdem den FPC (Flexible Printed Circuit) in Kupferfolie ein und erden Sie ihn, um abgestrahltes Rauschen zu minimieren.

2. Entkopplung der Stromversorgung

Installieren Sie an jedem Netzteileingang einen 10-μF-Keramikkondensator parallel zu einem 0,1-μF-Hochfrequenzkondensator und positionieren Sie diese in unmittelbarer Nähe des LCD-Anschlusses.

3. Synchronisationssignalschutz

Setzen Sie Ferritperlen (z. B. BLM18PG121SN1) in Reihe mit den HSYNC- und VSYNC-Signalen ein, um hochfrequentes Rauschen herauszufiltern.

IV. Testen und Verifizieren

1. Überprüfung der EinschaltsequenzBestätigen Sie, dass die Stromversorgungs- und Signal-Timing-Sequenzen sowohl für den Host-Controller als auch für das LCD-Modul den in den jeweiligen Datenblättern angegebenen Anforderungen entsprechen (z. B. eine Reset-Impulsbreite von >10 ms).

2. Qualitätstests anzeigen

Verwenden Sie einfarbige und schachbrettartige Testmuster, um Farbflecken, Flackern und Bildpersistenz (Geisterbilder) zu prüfen. Verwenden Sie ein Oszilloskop, um den PCLK-Jitter (Pixel Clock) zu messen. dieser Wert sollte unter 5 % der Taktperiode bleiben.

3. ESD-Schutz

Installieren Sie ein TVS-Diodenarray (z. B. SRV05-4) an der FPC-Schnittstelle, um die Einhaltung der Norm IEC 61000-4-2 Level 4 sicherzustellen.

     Durch die Umsetzung der oben genannten Designstrategien ist es möglich, eine stabile, hochauflösende Anzeigeleistung bei begrenztem Platzbedarf zu erreichen und so die Batterielebensdauer von Handheld-Geräten zu verlängern. Wir empfehlen, dass nach der Herstellung eines Prototyps der Prüfung des Stromverbrauchs und der elektromagnetischen Störungen sowie der Durchführung einer FPC-Haltbarkeitsvalidierung als Vorbereitung auf die Massenproduktion Priorität eingeräumt wird. Shenzhen Hongjia Technology verfügt über 12 Jahre Fachkompetenz in Forschung und Entwicklung, Herstellung und Vertrieb von Bildschirmen von 1,14 bis 12,1 Zoll sowie den dazugehörigen Touchscreens. Unsere umfassende Produktpalette umfasst hochauflösende, hochhelle und unregelmäßig geformte Displays mit einer Vielzahl von Schnittstellenoptionen. Wir sind stolz darauf, zahlreiche Fortune-500-Unternehmen auf der ganzen Welt zu beliefern, indem wir in unseren eigenen Produktionsstätten mit vollautomatischen Produktionsmaschinen operieren. Darüber hinaus bieten wir eine 36-monatige After-Sales-Service-Garantie, sodass Sie völlig beruhigt sein können.
