Was ist eine 3,1-Zoll-TFT-LCD-RGB-Schnittstelle und warum ist sie für das Embedded-Display-Design von entscheidender Bedeutung?

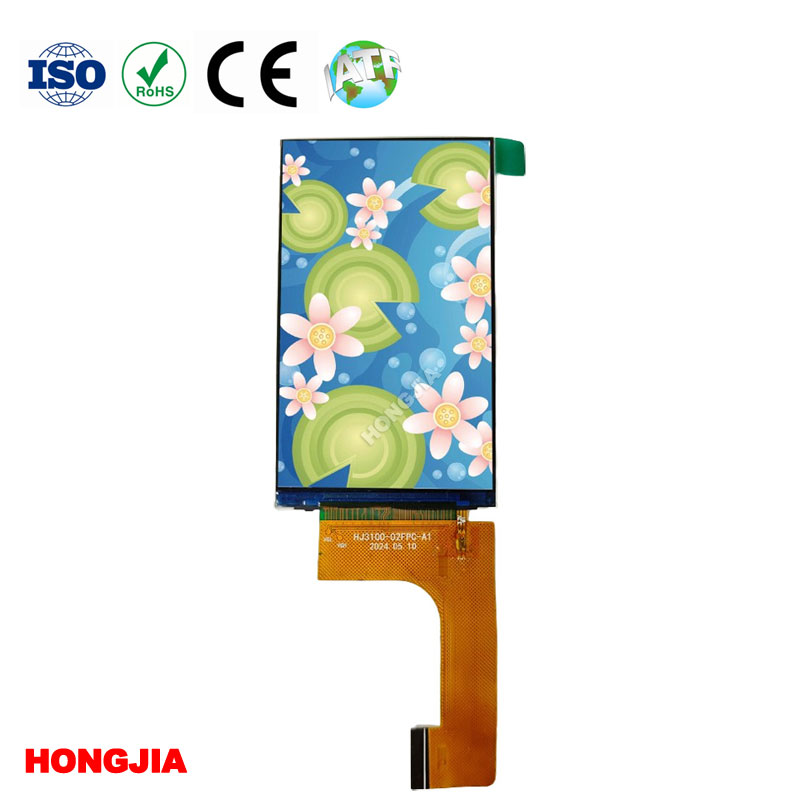

Der3,1-Zoll-TFT-LCD mit RGB-Schnittstellewird häufig in eingebetteten Systemen, industriellen Bedienfeldern, medizinischen Geräten, Handinstrumenten und Unterhaltungselektronik eingesetzt. Dieser Artikel bietet ein tiefes technisches und praktisches Verständnis dafür, wie dieses Display funktioniert, warum die RGB-Schnittstelle wichtig ist, wie sie in Systeme integriert wird und welchen Herausforderungen Ingenieure während des Designs und der Bereitstellung gegenüberstehen. Außerdem werden Auswahlkriterien, häufige Fallstricke, Strategien zur Fehlerbehebung und reale Anwendungen erläutert, um Entwicklern und Produktdesignern fundierte Entscheidungen zu erleichtern.

Inhaltsverzeichnis

• 1. Einführung in die 3,1-Zoll-TFT-LCD-RGB-Schnittstelle
• 2. Verständnis der TFT-LCD-Technologie
• 3. Was macht die RGB-Schnittstelle so besonders?
• 4. Systemarchitektur und Signalfluss
• 5. Erläuterung der wichtigsten technischen Spezifikationen
• 6. Vorteile von RGB-Schnittstellendisplays
• 7. Einschränkungen und technische Herausforderungen
• 8. Anwendungen in realen Geräten
• 9. Design- und Integrationsrichtlinien
• 10. Vergleich mit anderen Schnittstellen
• 11. Fehlerbehebung bei häufigen Problemen
• 12. Auswahlleitfaden für Ingenieure
• 13. Häufig gestellte Fragen
• 14. Fazit und Kontaktinformationen

1. Einführung in die 3,1-Zoll-TFT-LCD-RGB-Schnittstelle

Der3,1-Zoll-TFT-LCD-RGB-Schnittstelleist eine kompakte Anzeigelösung für eingebettete Systeme, die eine hochwertige visuelle Ausgabe auf kleinem Raum erfordern. Die TFT-Technologie (Thin Film Transistor) ermöglicht eine aktive Matrixsteuerung und sorgt so für scharfe Bilder, schnelle Reaktionszeiten und eine genaue Farbwiedergabe.

Im Gegensatz zu seriellen Schnittstellen wie SPI oder I2C überträgt die RGB-Schnittstelle Pixeldaten parallel und unterstützt so höhere Bildwiederholraten und eine flüssigere Grafikleistung. Dadurch eignet es sich besonders für Anwendungen, bei denen visuelle Aktualisierungen in Echtzeit unerlässlich sind.

2. Verständnis der TFT-LCD-Technologie

TFT-LCDs sind eine Art Aktivmatrix-LCD, die Dünnschichttransistoren verwenden, um jedes Pixel einzeln zu steuern. Diese Struktur verbessert den Kontrast, reduziert Übersprechen und verbessert die allgemeine Bildstabilität.

Zu den Schlüsselkomponenten gehören:

• Flüssigkristallschicht zur Lichtmodulation
• Hintergrundbeleuchtungseinheit zur Beleuchtung
• Farbfilter für die RGB-Darstellung
• Dünnschichttransistormatrix zur Pixelsteuerung

Die 3,1-Zoll-Größe wird häufig für tragbare Geräte gewählt, bei denen der Platz begrenzt ist, die visuelle Klarheit jedoch dennoch wichtig ist.

3. Was macht die RGB-Schnittstelle so besonders?

Die RGB-Schnittstelle ist ein paralleles Datenübertragungsverfahren, das gleichzeitig rote, grüne und blaue Farbsignale sendet. Jedes Pixel wird durch eine Kombination dieser drei Signale definiert, was eine präzise Farbsteuerung ermöglicht.

Kernmerkmale:

• Parallele Datenübertragung (8/16/18/24-Bit RGB)
• Hohe Bildwiederholfähigkeit
• Visuelle Aktualisierungen mit geringer Latenz
• Direkte Pixelzuordnung vom Controller zum Display

Da sie die komplexe serielle Dekodierung umgeht, werden RGB-Schnittstellen häufig in leistungsempfindlichen eingebetteten Systemen verwendet.

4. Systemarchitektur und Signalfluss

Ein typisches 3,1-Zoll-TFT-LCD-RGB-System besteht aus einem Mikrocontroller oder Prozessor, einem Display-Treiber-IC und dem LCD-Panel selbst.

Signalflussprozess:

1. CPU/GPU generiert Frame-Puffer-Daten
2. RGB-Signale werden über parallelen GPIO oder LCD-Controller ausgegeben
3. Synchronisationssignale (HSYNC, VSYNC, DE) richten das Frame-Timing aus
4. Das TFT-Panel empfängt Pixeldaten Zeile für Zeile
5. Der Anzeigetreiber aktualisiert die Pixelmatrix entsprechend

Die Genauigkeit des Timings ist entscheidend. Jede Nichtübereinstimmung der Synchronisationssignale kann zu Flackern, Bildrissen oder verzerrten Bildern führen.

5. Erläuterung der wichtigsten technischen Spezifikationen

Das Verständnis der Spezifikationen trägt dazu bei, eine ordnungsgemäße Systemintegration sicherzustellen:

6. Vorteile von RGB-Schnittstellendisplays

Die RGB-Schnittstelle bietet mehrere Leistungsvorteile, die sie zur bevorzugten Wahl für eingebettete Systeme machen.

• Hohe Aktualisierungsleistung:Ideal für Echtzeitgrafiken
• Geringe Latenz:Die direkte Pixelübertragung minimiert Verzögerungen
• Bessere Bildqualität:Keine Komprimierungsartefakte
• Einfachheit der Hardware:Einfaches Display-Controller-Design

Diese Vorteile sind besonders wichtig bei Anwendungen wie der medizinischen Überwachung, industriellen Armaturenbrettern und tragbaren Testgeräten.

7. Einschränkungen und technische Herausforderungen

Trotz seiner Vorteile bringt das RGB-Schnittstellendesign Herausforderungen mit sich.

• Benötigt viele GPIO-Pins (hohe Pin-Anzahl)
• Komplexes PCB-Routing für Signalintegrität
• Höhere EMI-Empfindlichkeit
• Begrenzte Skalierbarkeit für große Displays

Ingenieure müssen Layout- und Erdungsstrategien sorgfältig entwerfen, um Rauschstörungen und Zeitfehler zu vermeiden.

8. Anwendungen in realen Geräten

Die 3,1-Zoll-TFT-LCD-RGB-Schnittstelle ist in vielen Branchen weit verbreitet:

• Industrielle Schalttafeln
• Tragbare medizinische Diagnosegeräte
• Smart-Home-Steuerungsschnittstellen
• Tragbare Messgeräte
• Unterhaltungselektronik (GPS, POS-Terminals)

Sein ausgewogenes Verhältnis von Größe, Leistung und Kosten macht es äußerst vielseitig.

9. Design- und Integrationsrichtlinien

Um eine optimale Leistung sicherzustellen, sollten Ingenieure die folgenden Konstruktionsprinzipien befolgen:

• Behalten Sie eine strikte Timing-Synchronisierung für HSYNC und VSYNC bei
• Verwenden Sie impedanzkontrollierte PCB-Leiterbahnen
• Halten Sie die Signalleitungen so kurz wie möglich
• Setzen Sie geeignete Entkopplungskondensatoren ein
• Optimieren Sie die Firmware-Aktualisierungsraten

Die ordnungsgemäße Implementierung gewährleistet eine stabile Anzeigeleistung und langfristige Zuverlässigkeit.

10. Vergleich mit anderen Schnittstellen

RGB bleibt die bevorzugte Wahl für kompakte, eingebettete Hochgeschwindigkeitsvisualisierungssysteme.

11. Fehlerbehebung bei häufigen Problemen

Zu den häufigsten Problemen gehören:

• Flackernde Anzeige aufgrund von Zeitkonflikten
• Falsche Farben aufgrund falsch konfigurierter Bittiefe
• Leerer Bildschirm aufgrund fehlender Synchronisationssignale
• Störgeräusche durch schlechte Erdung

Lösungen:

• Überprüfen Sie das Takt- und Synchronisierungssignal-Timing
• Überprüfen Sie die Firmware-Konfigurationseinstellungen
• Verbessern Sie das PCB-Layout und die Abschirmung
• Verwenden Sie eine ordnungsgemäße Spannungsregelung

12. Auswahlleitfaden für Ingenieure

Berücksichtigen Sie bei der Auswahl eines 3,1-Zoll-TFT-LCD-RGB-Moduls Folgendes:

• Auflösungsanforderungen Ihrer Anwendung
• Verfügbare MCU- oder Prozessorschnittstellenfähigkeit
• Einschränkungen beim Stromverbrauch
• Betriebsumgebung (Temperatur, Luftfeuchtigkeit)
• Helligkeitsanforderungen für den Innen-/Außenbereich

Eine gut abgestimmte Anzeige verkürzt die Entwicklungszeit erheblich und verbessert das Benutzererlebnis.

13. Häufig gestellte Fragen

F1: Warum wird die RGB-Schnittstelle für eingebettete Systeme bevorzugt?
Weil es eine schnelle, direkte Pixeldatenübertragung mit minimaler Latenz ermöglicht.

F2: Ist ein 3,1-Zoll-TFT-LCD für den Außenbereich geeignet?
Ja, wenn es über ausreichende Helligkeit und eine Anti-Glare-Behandlung verfügt.

F3: Benötigt die RGB-Schnittstelle einen dedizierten Controller?
Ja, die meisten Systeme erfordern einen LCD-Controller oder eine MCU mit RGB-Ausgabeunterstützung.

F4: Was verursacht Flackern bei TFT-LCDs?
Falsche Synchronisationssignale oder instabile Stromversorgung.

F5: Kann die RGB-Schnittstelle in batteriebetriebenen Geräten verwendet werden?
Ja, aber aufgrund der höheren Datenaktivität ist eine Leistungsoptimierung erforderlich.

14. Fazit und Kontaktinformationen

Die 3,1-Zoll-TFT-LCD-RGB-Schnittstelle bleibt eine der effizientesten und am weitesten verbreiteten Anzeigelösungen im Embedded-Systemdesign. Seine Fähigkeit, Hochgeschwindigkeitsbilder in hoher Qualität zu liefern, macht es für industrielle, medizinische und Verbraucheranwendungen unverzichtbar. Eine erfolgreiche Implementierung erfordert jedoch sorgfältige Beachtung von Timing, Layout und Systemintegration.
