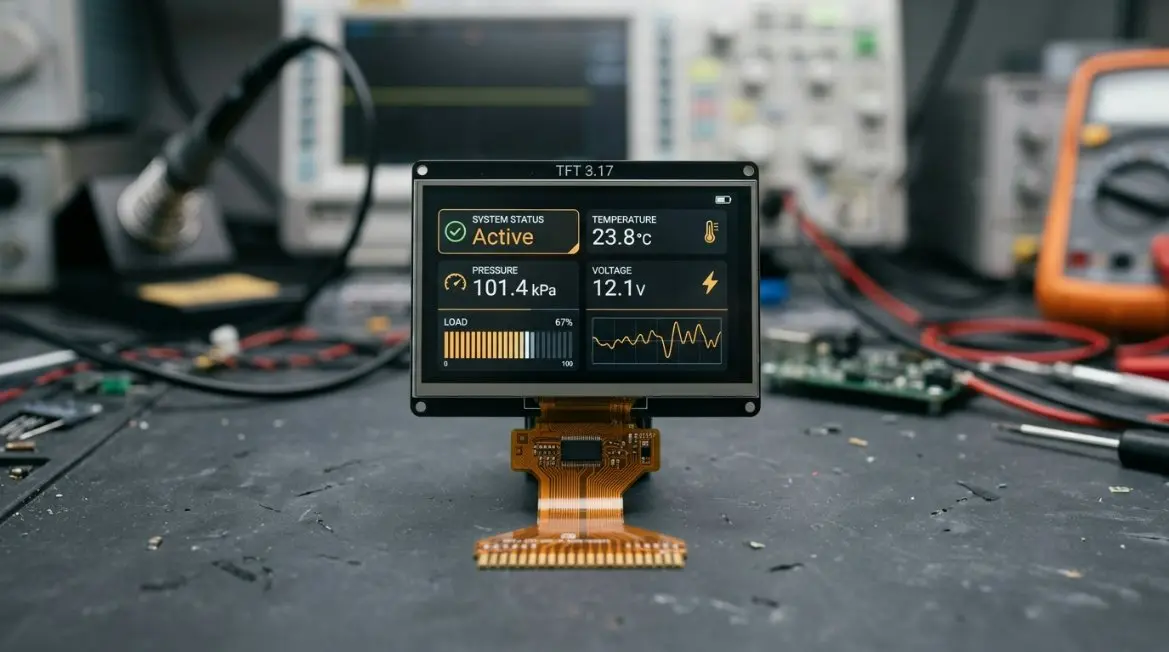

Die US-amerikanischen Hardware- und IoT-Sektoren erleben einen massiven Wandel hin zu kompakter, hochauflösender Visualisierung. Jahrelang waren Konstrukteure gezwungen, Kompromisse zwischen ultrakompakten Abmessungen und hoher grafischer Wiedergabetreue einzugehen. Die Einführung unserer Hochzuverlässigkeit3,17 Zoll horizontaler LCD-Bildschirm 1024*768 RGB 16/18/24BITlöst diesen Engpass. Dieser ultrascharfe Bildschirm im Querformat verfügt über eine Pixeldichte, die den Panels von High-End-Smartphones entspricht, und wurde speziell für kristallklare Diagnosen, umfassende moderne Benutzeroberflächen und sofortige Bildwiederholzeiten entwickelt.
US-amerikanische Hersteller in Bereichen wie zerstörungsfreie Prüfung (NDT), chirurgische medizinische Endoskope und tragbare taktische Ausrüstung verlangen robuste Konfigurationen, die in unterschiedlichen Umgebungen zuverlässig funktionieren. Dank einer konfigurierbaren LED-Hintergrundbeleuchtung mit bis zu 1000 Nits sorgt dieses Display für eine perfekte Lesbarkeit in dunklen Klinikräumen sowie bei direkter Mittagssonne. Seine symmetrischen linken und rechten Einfassungen ermöglichen eine nahtlose mechanische Ausrichtung in Spezialgehäusen.

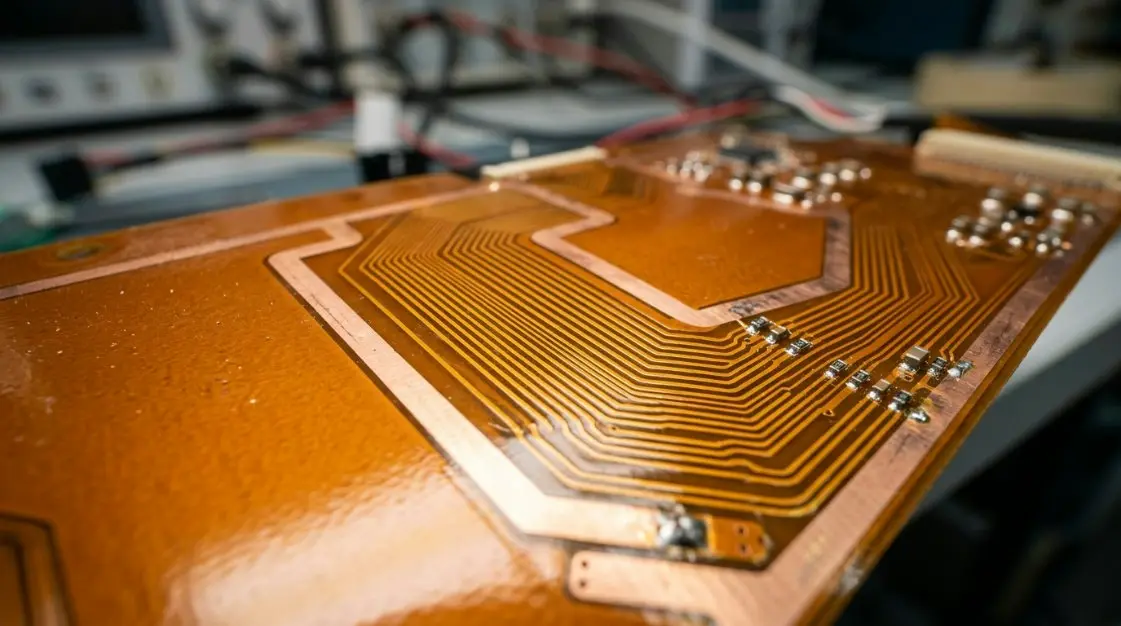

Im Mittelpunkt der Leistung dieses Anzeigemoduls steht unser proprietäres ProduktChromaSync™ Präzisionsprotokoll. In kompakte Gehäuse integrierte hochauflösende Bildschirme sind bekanntermaßen anfällig für elektromagnetische Störungen (EMI) und Signaldämpfung im gesamten FPC. DerChromaSync™ PräzisionsprotokollStabilisiert aktiv die Signalübergangszeitpunkte zwischen den 16/18/24-Bit-Leitungen und dem internen Treibercontroller. Durch den dynamischen Ausgleich der Phasenränder und die Optimierung der Taktverteilung sorgt diese Technologie dafür, dass es zu keinem Frame-Skipping kommt und ein Flimmern des Displays verhindert wird, selbst wenn es benachbarten hochfrequenten HF-Komponenten ausgesetzt ist.
Für Hersteller medizinischer Geräte in den USA gewährleistet dieses Protokoll absolute Bildtreue. Chirurgische Echtzeitkameras und endoskopische Instrumente können mikroskopisch kleine anatomische Strukturen ohne Farbabweichungen oder Spurverzögerungen darstellen und entsprechen so den strengen, von der FDA zugelassenen Diagnoseanforderungen.
Wir glauben an die Beschleunigung Ihrer Time-to-Market. Zur Unterstützung Ihres Maschinenbauteams bieten wir vollständig validierte STEP/IGES-3D-CAD-Dateien an, die den Revisionsstandards von 2026 entsprechen. Unsere Lieferkette zeichnet sich durch transparente Lieferzeiten aus, die auf inländische Käufer in den USA zugeschnitten sind: Erste Prototypenmuster werden innerhalb von 5 bis 7 Werktagen verschickt, während Serienproduktionsaufträge durch unseren fortlaufenden Sicherheitsbestand in den USA unterstützt werden, um Ihre Produktionslinien vor globalen Transportengpässen zu schützen.
Die Integration eines RGB-Bildschirms mit hoher Dichte in dynamische moderne Hardwareumgebungen erfordert eine genaue physische und logische Initialisierung. Befolgen Sie diesen validierten technischen Entwurf, um Ihr Display anzuschließen.
Überprüfen Sie zunächst, ob Ihr Host-Board über einen kompatiblen 40-poligen FPC-Anschluss mit einem Rastermaß von 0,5 mm verfügt. Verlegen Sie die Stromleitungen (VDD und VDD_IO) so nah wie möglich am Spannungsregler, um die Schleifeninduktivität zu minimieren. Bestimmen Sie für die RGB-Schnittstelle die passenden Signalleitungen abhängig von Ihrer Zielfarbtiefe. Für maximale Leistung (16,7 Millionen Farben) verfolgen Sie alle 24 Datenleitungen (R0-R7, G0-G7, B0-B7), um eine Längenanpassung auf allen parallelen Hochgeschwindigkeitsbussen sicherzustellen.
Um eine Bildschirmverschiebung zu vermeiden, stellen Sie sicher, dass der LCD-Controller Ihrer MCU auf den DE-Modus (Data Enable) eingestellt ist. Verlegen Sie den DCLK (Dot Clock) mit einer angrenzenden Masseebene, um hochfrequente Oberwellen zu isolieren. Stellen Sie Ihre Zeilenscan-Timings im Controller-Register ein, um visuelle Artefakte zu vermeiden. Die Signalintegrität kann weiter geschützt werden, indem 22-Ohm-Reihenwiderstände auf den DCLK-, HSYNC- und VSYNC-Leitungen in der Nähe des Treiber-ICs platziert werden.
Konfigurieren Sie die Systemregister Ihres Grafiktreibers (z. B. einer modernen ST- oder Renesas-Anzeigebrücke), um die aktive horizontale Breite auf 1024 Pixel und die vertikale Höhe auf 768 Pixel festzulegen. Wenden Sie die spezifischen Bildratenparameter an – idealerweise 60 Hz –, um ein Flimmern der Anzeige zu vermeiden. Nachfolgend finden Sie ein Beispiel für eine Pseudocode-Initialisierungssequenz:
// LCD-Treiber-Timing-Initialisierungsmatrix LCD_Write_Reg(0x01); // Software-Reset Verzögerung_ms(120); LCD_Write_Reg(0xB0, 0x00); // RGB-Modus einstellen LCD_Write_Reg(0xC0, 0x04); // Landschafts-/Horizontalscan einstellen LCD_Write_Reg(0xD0, 0x01); // ChromaSync Precision Protocol aktivieren LCD_Write_Reg(0xE0, 0x03); // 1024x768 horizontale/vertikale aktive Timings konfigurieren LCD_Write_Reg(0x29); // Anzeige EIN
Für den Einsatz in rauen Meeres-, IoT- oder medizinischen Sterilisationsumgebungen montieren Sie den 3,17-Zoll-Bildschirm mit einer maßgeschneiderten gestanzten Dichtung. Verwenden Sie hochleistungsfähigen geschlossenzelligen Polyurethanschaum oder optisch klare Klebstoffe (OCA), um ein schützendes Deckglas über die symmetrischen Einfassungen zu kleben. Stellen Sie sicher, dass eine komprimierte Passung von 30–40 % der Dichtungsdicke gewährleistet ist, um eine zertifizierte staub- und wasserdichte Barriere zu bilden, die den IP67- oder IP68-Spezifikationen entspricht.
Die Auswahl der richtigen Farbschnittstelle hängt von Ihren Systemressourcen, Ihrem Energiebudget und Ihren grafischen Anforderungen ab. Während 24-Bit-RGB maximale visuelle Wiedergabetreue bietet, minimiert 16-Bit die Pin-Anzahl und den Speicherbedarf des Controllers.
In der folgenden Tabelle sind die unterschiedlichen technischen Kompromisse aufgeführtHochwertiges 3,17-Zoll-LCD-Display im Querformatüber seine primären Betriebsmodi:
| Spezifikationsparameter | 16-Bit-RGB-Modus | 18-Bit-RGB-Modus | 24-Bit-RGB-Modus (volle Präzision) |
|---|---|---|---|
| Gesamtfarbanzahl | 65.536 (65K) Farben | 262.144 (262K) Farben | 16.777.216 (16,7 Millionen) Farben |
| Aktive Datenleitungen | 16 Pins (R:5, G:6, B:5) | 18 Pins (R:6, G:6, B:6) | 24 Pins (R:8, G:8, B:8) |
| Erforderliche Bandbreite (bei 60 fps) | ~755 Mbit/s | ~850 Mbit/s | ~1,13 Gbit/s |
| Typischer Anwendungsfall | Batteriebetriebene Handhelds, Low-Power-IoT | Retro-Spielekonsolen, Standard-HMI | Medizinische Diagnostik, chirurgische Endoskope |
Das richtige elektrische Design verhindert eine vorzeitige Alterung der LED-Hintergrundbeleuchtung und garantiert saubere, rauschfreie Logikpegel auf Ihrer Systemplatine.
Um einen effizienten Abwärtsregler und ein Wärmemanagementsystem zu entwerfen, verwenden Sie die folgenden technischen Formeln:
1. Formel für den Gesamtstromverbrauch (P_total):
P_total = P_logic + P_backlight
P_logic = VDD * IDD = 3,3 V * 15 mA = 49,5 mW
P_backlight = V_led * I_led
*Für die standardmäßige 500-Nits-Hintergrundbeleuchtungskonfiguration:
P_backlight = 9,6 V * 40 mA = 384 mW
P_total = 49,5 mW + 384 mW = 433,5 mW
2. Berechnung der Pixeltaktfrequenz (F_clk):
F_clk = H_total * V_total * Frame_Rate
Wo:
H_total = Aktive Horizontale (1024) + Ausblendung (H_Front_Porch + H_Back_Porch + H_Sync_Width)
V_total = Aktive Vertikale (768) + Ausblendung (V_Front_Porch + V_Back_Porch + V_Sync_Width)
*Standardparameter vorausgesetzt:
H_total = 1024 + 160 = 1184
V_total = 768 + 38 = 806
Frame_Rate = 60 Hz
F_clk = 1184 * 806 * 60 = 57.258.240 Hz = ~57,26 MHz
Der Eintritt in den US-Markt erfordert die strikte Einhaltung von Sicherheits- und Umweltgesetzen. Unsere horizontalen 3,17-Zoll-LCD-Module sind vollständig zertifiziert und erfüllen die gesetzlichen Rahmenbedingungen, die von großen amerikanischen Käufern und Bundesbehörden gefordert werden:
Ja. Obwohl dieses Display auf Hardwareebene rohe 16/18/24-Bit-RGB-Signale nutzt, lässt es sich problemlos mit Prozessoren verbinden, auf denen Linux, RTOS oder High-End-Mikrocontroller (wie die ESP32-S3- oder STM32-Serie) laufen, die als Smart-Home-Hubs fungieren. Durch die Bereitstellung eines geeigneten GUI-Frameworks (wie LVGL oder Qt) können Sie beeindruckende Bedienfelder entwerfen, die über Wi-Fi/Thread mit Matter, HomeKit oder Alexa verbunden sind.
Das physische Außenglas weist eine Präzisionsschnitttoleranz von +/- 0,15 mm auf. Die linke und rechte Blende sind mit jeweils 1,8 mm mathematisch symmetrisch und vereinfachen so die strukturelle Integration. Wir empfehlen, einen mechanischen Abstand von 0,3 mm um den Umfang des Displays einzuhalten, um äußere Stöße zu absorbieren und eine Beschädigung des Bildschirms unter extremer struktureller Belastung zu vermeiden.
Der Hintergrundbeleuchtungstreiber muss mit einer Konstantstromquelle betrieben werden, niemals mit einer Konstantspannungsquelle. Begrenzen Sie den maximalen Vorwärtsstrom (I_led) auf 45 mA, um ein thermisches Durchgehen zu vermeiden. Eine Überschreitung von 10,2 V am Hintergrundbeleuchtungs-Array ohne Strombegrenzung führt zu einer sofortigen thermischen Belastung und einem dauerhaften Durchbrennen des LED-Arrays, wodurch die Betriebslebensdauer des Geräts verkürzt wird.
