Warum ist das 2,86-Zoll-220×648-Balkendisplay die intelligente Wahl für kompakte Schnittstellendesigns?

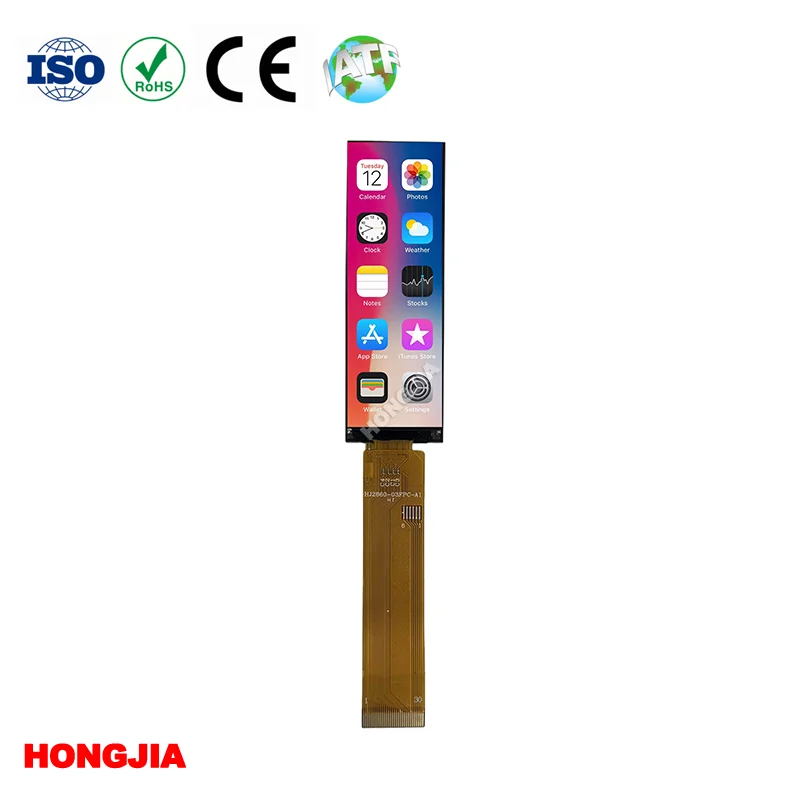

In der Welt der Smart-Home-Geräte, Haushaltsgeräte und Industriesteuerungen werden Benutzeroberflächen immer kleiner, kreativer und anspruchsvoller. Der Bedarf an Displays, die Informationen auf engstem Raum ohne Einbußen bei der Lesbarkeit vermitteln können, hat die Beliebtheit von Balkenbildschirmen vorangetrieben. Der2,86-Zoll-220×648-BalkendisplayausHongjiabietet ein schmales, längliches Format mit einer Auflösung von 200 x 648 Pixeln und vollen IPS-Betrachtungswinkeln, wodurch es für Statusanzeigen, Menüoberflächen und Scroll-Anzeigen geeignet ist. Dieser Artikel untersucht die Spezifikationen, Schnittstellenoptionen und Anpassungsdienste des Produkts und warum es zu einer praktischen Wahl für Designer geworden ist, die eine kompakte Displaylösung für Smart Home-, Haushaltsgeräte- und Industrieanwendungen suchen.

Wenn Standardrechtecke nicht zum Design passen?

Viele moderne Produkte – intelligente Thermostate, Kaffeemaschinen, Audiosysteme und Bedienfelder – erfordern Displays, die Informationen auf begrenztem Raum vermitteln. Ein standardmäßiger rechteckiger Bildschirm verschwendet oft Platz oder erzwingt Kompromisse beim Produktlayout. Balkendisplays begegnen dieser Herausforderung, indem sie ein schmales, längliches Format bieten, das gut in schlanke Produktdesigns passt und gleichzeitig genügend Auflösung bietet, um Statusanzeigen, Menüs oder Lauftext anzuzeigen. Der2,86-Zoll-220×648-BalkendisplayausHongjiawurde speziell für diese Anwendungen entwickelt und bietet einen kompakten Formfaktor mit einer Auflösung, die Inhaltskapazität mit Platzeffizienz in Einklang bringt.

Die Pixelanzahl des Displays von 200 x 648, verteilt auf eine Diagonale von 2,86 Zoll, bietet ausreichend Platz für Statusleisten, numerische Anzeigen oder einfache grafische Elemente, ohne dass ein größeres, teureres Panel erforderlich ist. Das verlängerte Seitenverhältnis eignet sich besonders gut für Anwendungen, bei denen das Display in einen schmalen Rahmen passen muss oder bei denen herkömmliche quadratische Bildschirme fehl am Platz wirken würden. Dieses Format hat Eingang in Haushaltsgeräte, Hausautomationssteuerungen, tragbare Instrumente und viele andere Produkte gefunden, bei denen der Platz knapp ist, die Informationen aber nicht beeinträchtigt werden dürfen.

Technische Spezifikationen

Die folgende Tabelle fasst die wichtigsten Spezifikationen für zusammen2,86-Zoll-220×648-BalkendisplayausHongjia.

Diese Spezifikationen unterstreichen die Eignung des Displays für eine Vielzahl von Innenanwendungen mit einem breiten Temperaturbereich für einen zuverlässigen Betrieb in Verbraucher- und Industrieumgebungen.

Schnittstellenflexibilität und Integration

Einer der Hauptvorteile dieses Displays ist die Unterstützung mehrerer Schnittstellenprotokolle. Der2,86-Zoll-220×648-Balkendisplayunterstützt SPI-, MCU- und QSPI-Schnittstellen und bietet Entwicklern Flexibilität bei der Auswahl des Kommunikationsprotokolls, das am besten zu ihren Mikrocontroller-Funktionen passt. Dadurch entfällt die Notwendigkeit einer komplexen Schnittstellenkonvertierung und die Gesamtsystemkosten werden gesenkt.

Der Treiber-IC GC9B72 ist darauf ausgelegt, die Auflösung und Farbtiefe des Displays effizient zu verarbeiten. Durch die Unterstützung von 262.000 Farben kann das Display sanfte Farbverläufe und detaillierte Grafiken wiedergeben und eignet sich somit für Anwendungen, die über einfache Text- oder Zahlenanzeigen hinausgehen. Die 6 Hintergrundbeleuchtungs-LEDs bieten eine typische Leuchtdichte von 400 cd/m² und sorgen so für klare Sicht in den meisten Innenräumen. Für Anwendungen, die eine höhere Helligkeit erfordern, kann die Hintergrundbeleuchtung auf spezifische Anforderungen abgestimmt werden.

Der 30-polige Standardstecker vereinfacht die Integration in bestehende Designs, während die Steckverbindung Zuverlässigkeit und einfache Montage bietet. Das dünne Profil des Displays – nur 2,46 mm dick – ermöglicht den Einbau in platzbeschränkte Gehäuse, ohne unnötige Masse hinzuzufügen.

Anpassungsdienste

In der Erkenntnis, dass unterschiedliche Anwendungen unterschiedliche Anforderungen haben,Hongjiabietet mehrere Anpassungsmöglichkeiten für diese Anzeige. Diese Dienste sollen Integratoren dabei helfen, die Anzeige an ihre spezifischen Projektanforderungen anzupassen, ohne dass eine vollständige Neugestaltung erforderlich ist.

Helligkeitsanpassung

Die Helligkeit der Hintergrundbeleuchtung kann nach oben oder unten eingestellt werden, von stromsparenden Innenstufen bis hin zu höherer Leuchtdichte für gut beleuchtete Umgebungen. Dies wird durch Anpassen der LED-Konfiguration oder des Treiberstroms erreicht und bietet so Flexibilität für verschiedene Nutzungsszenarien.

FPC-Anpassung

Die flexible Leiterplatte (FPC) kann hinsichtlich Länge, Form, Biegerichtung oder Pinbelegung an bestimmte Mainboard-Layouts und Steckertypen angepasst werden. Dadurch kann das Display in Designs mit nicht standardmäßigen mechanischen Einschränkungen integriert werden.

Touchpanel-Integration

Dem Display können kapazitive oder resistive Touchpanels hinzugefügt werden, mit Optionen für die Dicke des Deckglases, die Oberflächenbehandlung (Blendschutz, Antireflexion, Antifingerprint) und die Form, um den Anforderungen des Produktdesigns gerecht zu werden.

Schnittstellenkonfiguration

Das Display unterstützt SPI-, MCU- und QSPI-Schnittstellen. Die Schnittstelle kann auf ein einzelnes Protokoll festgelegt oder so konfiguriert werden, dass sie je nach den Fähigkeiten des Mikrocontrollers mehrere Protokolle unterstützt, ohne dass eine Neukonstruktion der Hardware erforderlich ist.

Mechanische Modifikationen

Die Dicke der Blende, des Rahmens oder des gesamten Moduls kann individuell angepasst werden, um sie besser an das Produktgehäuse und den Installationsraum anzupassen. Dies hilft Designern, eine saubere Integration zu erreichen, ohne ihre vorhandenen mechanischen Designs zu ändern.

Alle Anpassungen werden von unterstütztHongjia12-jährige Fertigungserfahrung, ISO-zertifizierte Qualitätskontrolle und eine 36-monatige Kundendienstgarantie. Das Unternehmen unterstützt sowohl Kleinserien-Prototypen als auch Massenproduktion mit gleichbleibender Qualität.

Anwendungen und Anwendungsfälle

Der2,86-Zoll-220×648-Balkendisplayist für eine Vielzahl von Anwendungen geeignet:

• Smart-Home-Panels– Wird in Thermostaten, Lichtsteuerungen und Sicherheitstafeln verwendet, bei denen sich ein schmales Displayformat nahtlos in wandmontierte Designs einfügt.

• Gerätedisplays– Integriert in Kaffeemaschinen, Backöfen, Waschmaschinen und andere Geräte zur Anzeige von Status, Einstellungen und Betriebsinformationen.

• Industrielle Steuerungsschnittstellen– Wird in Gerätesteuerungen, Maschinenschnittstellen und Instrumenten verwendet, wo kompakte, zuverlässige Anzeigen erforderlich sind.

• Kommunikationsausrüstung– Integriert in Router, Netzwerk-Switches und andere Kommunikationsgeräte zur Statusanzeige.

• Handheld-Geräte– Geeignet für tragbare Instrumente und Handterminals, bei denen Platzeffizienz von entscheidender Bedeutung ist.

• Automobilelektronik– Wird in einfachen Armaturenbrettanzeigen und Klimabedienfeldern verwendet.

Das Balkenformat des Displays ist besonders vorteilhaft bei Anwendungen, bei denen Designer eine unverwechselbare visuelle Identität schaffen möchten oder bei denen ein herkömmliches rechteckiges Display nicht zur Ästhetik des Produkts passen würde.

Qualitätssicherung und Fertigungskapazitäten

Hongjiabetreibt eine 3.000 Quadratmeter große Fabrik mit 10.000-Klassen- und 1.000-Klassen-Reinraumwerkstätten, vollautomatischen COG- und FOG-Bindegeräten sowie automatisierten Montagelinien für Hintergrundbeleuchtungen. Das Unternehmen verfügt über die Zertifizierungen ISO 9001, ISO 14001, ISO 45001 und ISO 13485, was sein Engagement für Qualität, Umweltverantwortung und Qualitätsstandards für Medizinprodukte widerspiegelt.

Die Produktionsanlage ist mit vollautomatischen COG-Bonding-Maschinen, FOG-Bonding-Maschinen, Dosiermaschinen, Polarisator-Platzierungsmaschinen und umfassender Testausrüstung einschließlich Salzsprühtestgeräten, Helligkeitstestern und Temperatur-/Feuchtigkeitskammern ausgestattet. Diese Ausrüstung gewährleistet eine gleichbleibende Qualität über alle Produktionsläufe hinweg und unterstützt sowohl Standard- als auch Sonderanfertigungen.

Der Qualitätssicherungsprozess des Unternehmens umfasst eingehende Materialprüfungen, prozessbegleitende Qualitätskontrollen und Endprodukttests. Jedes Display wird vor dem Versand auf elektrische Leistung, optische Eigenschaften und mechanische Integrität getestet. Mit einem 12-monatigen Qualitätssicherungszeitraum und einem 36-monatigen Kundendienst.Hongjiabietet langfristigen Support für seine Produkte.

Häufig gestellte Fragen

F: Welche Auflösung hat dieses Display?

A: Das Display hat eine Auflösung von 200 (RGB) × 648 Pixel und bietet ein schmales Format mit hohem Seitenverhältnis für Statusleisten, Menüs und Bildlaufinhalte.

F: Welche Schnittstellen unterstützt das Display?

A: Das Display unterstützt SPI-, MCU- und QSPI-Schnittstellen und bietet so Flexibilität für die Integration mit verschiedenen Mikrocontrollern.

F: Ist das Display für den Außenbereich geeignet?

A: Das Display ist hauptsächlich für Innenanwendungen konzipiert. Für Außenbereiche oder Umgebungen mit hoher Helligkeit kann die Helligkeit der Hintergrundbeleuchtung durch individuelle Anpassung erhöht werden.

F: Kann diesem Display ein Touchpanel hinzugefügt werden?

A: Ja, kapazitive oder resistive Touchpanels können mit Optionen für die Dicke des Deckglases und die Oberflächenbehandlung integriert werden.

F: Über welche Zertifizierungen verfügt Hongjia?

A:Hongjiaverfügt über die Zertifizierungen ISO 9001, ISO 14001, ISO 45001 und ISO 13485.

F: Wie lange ist die Garantiezeit für dieses Produkt?

A: Für das Produkt gilt eine 12-monatige Qualitätssicherungsfrist und ein 36-monatiger Kundendienst.

Abschluss

Der2,86-Zoll-220×648-BalkendisplayausHongjiabietet eine praktische, platzsparende Lösung für Anwendungen, die ein schmales Anzeigeformat erfordern. Mit seiner IPS-Technologie, mehreren Schnittstellenoptionen und umfangreichen Anpassungsdiensten bietet es Designern die Flexibilität, ein hochwertiges Display in kompakte Produktdesigns zu integrieren. Unterstützt durch eine 3.000 Quadratmeter große Fabrik, ISO-Zertifizierungen und eine 36-monatige Kundendienstgarantie.Hongjialiefert zuverlässige Produkte für Smart Home-, Haushaltsgeräte-, Industrie- und Kommunikationsanwendungen. Für Anfragen, technische Spezifikationen oder um Ihre individuellen Anforderungen zu besprechen,DieHongjiaTeam ist verfügbarBereitstellung detaillierter Produktinformationen und professioneller Unterstützung.
