Was sind die Schnittstellenanforderungen für ein 3,1-Zoll-IPS-Display mit 480 x 800 Pixeln?

Ein 3,1-Zoll-IPS-Display mit 480 x 800 Pixeln erfordert einen hybriden Schnittstellenansatz: eine SPI-Verbindung mit niedriger Geschwindigkeit zur Initialisierung des Treiber-ICs, gepaart mit einer parallelen Hochgeschwindigkeits-16-Bit- oder 18-Bit-RGB-Schnittstelle zur Übertragung der tatsächlichen Pixeldaten. Beim HONGJIA HJ3100-03 werden diese Signale über einen standardmäßigen 39-poligen FPC (Flexible Printed Circuit) geleitet. Um diesen Bildschirm anzusteuern, benötigen Sie einen Host-Mikrocontroller mit einem dedizierten Hardware-LCD-Controller, ausreichend RAM für einen 768-KB-Bildpuffer und der Fähigkeit, präzise Takt-, horizontale und vertikale Synchronisierungssignale bei 60 Hz zu erzeugen.

Die 39-Pin-SPI- und 16-Bit-RGB-Architektur des HJ3100-03

Das 39-Pin-Layout trennt Konfigurationsaufgaben von der Hochgeschwindigkeits-Datenübertragung. Diese Arbeitsteilung ist für Bildschirme dieser Auflösung unbedingt erforderlich.

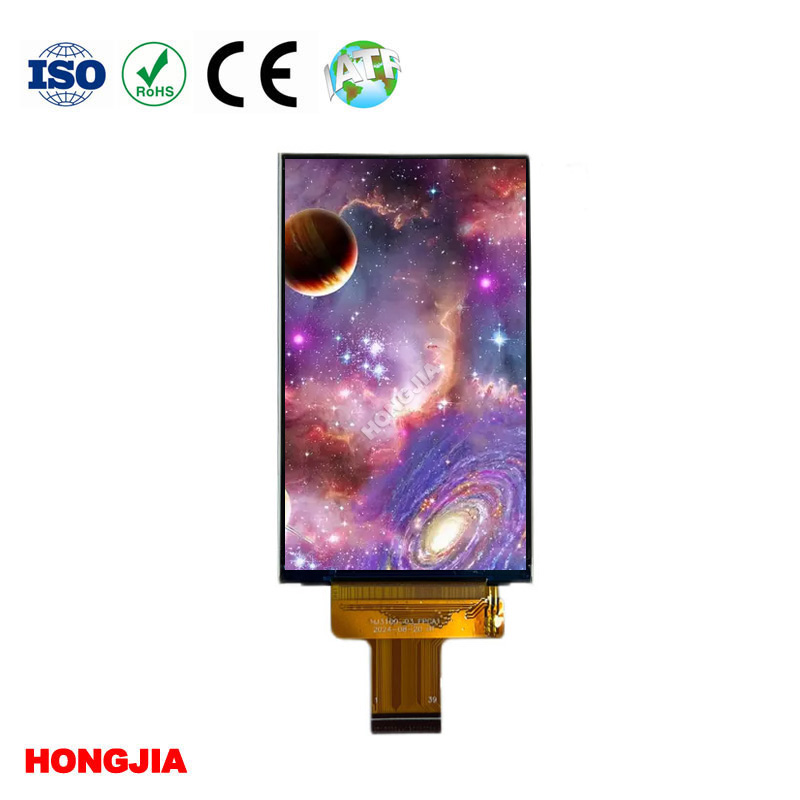

Ein 480x8003,1-Zoll-IPS-Bildschirm 480 x 800 RGBPusht 384.000 Pixel pro Frame. Bei einer Farbtiefe von 16 Bit (RGB565) und einer standardmäßigen Bildwiederholfrequenz von 60 Hz müssen etwa 368 Megabit Daten pro Sekunde übertragen werden. Ein Standard-SPI-Bus erstickt diese Bandbreite. Wenn Sie versuchen, bei dieser Auflösung vollständiges Video über SPI zu übertragen, erreichen Sie maximal etwa 10 bis 15 Bilder pro Sekunde, was zu einer sichtbar trägen Schnittstelle führt.

Stattdessen verwendet die Host-MCU die 3-Draht- oder 4-Draht-SPI-Pins ausschließlich zur Initialisierung. Sie senden die Konfigurationsnutzlast einmal beim Booten, um die Gammakurven, die Leistungssequenz und die Anzeigeausrichtung einzurichten. Nachdem die Setup-Befehle registriert wurden, übernimmt die 16-Bit-RGB-Schnittstelle die schwere Arbeit, um Rohpixeldaten kontinuierlich zu streamen. Der 39-Pin-Standard bietet genügend dedizierte Datenleitungen, um die Bildrate gleichmäßig zu halten, ohne den Hauptprozessor zu belasten.

Integration des ST7701-Treiber-ICs mit eingebetteten Host-Boards

Der ST7701 ist ein weit verbreiteter Treiber-IC für diese spezielle Größe und Auflösung, der direkt auf dem Glas (COG) montiert ist. Damit es mit Ihrem Host-Board kommunizieren kann, müssen Speicher und Timing genau beachtet werden.

Ein unkomprimierter 480x800-Bildpuffer bei 16-Bit-Farbe belegt genau 768 KB RAM. Die meisten Mikrocontroller der Einstiegsklasse verfügen nicht über so viel internen SRAM. Wenn Ihr ausgewählter MCU nicht ausreicht, müssen Sie externes SDRAM auf Ihrer Leiterplatte verlegen, was das Platinenlayout verkompliziert und die EMI erhöht.

Timing-Toleranzen sind ebenso unversöhnlich. Der ST7701 erwartet neben Datenfreigabe- (DE), HSYNC- und VSYNC-Signalen einen kontinuierlichen, perfekt getimten Punkttakt (PCLK). Versuchen Sie nicht, eine 16-Bit-RGB-Schnittstelle mit Allzweck-I/O-Pins zu bit-bangen. Der Host muss über einen dedizierten RGB-Hardware-Controller verfügen (wie den LTDC auf STM32-Chips oder den LCDC auf NXP-Teilen). Das Fehlen eines einzelnen Taktzyklus oder die Verzögerung des VSYNC-Impulses um einige Mikrosekunden führt zu sichtbarem Tearing, Flackern oder einem völlig rollenden Display.

Verwalten der Wärmeableitung in 1000-Nit-abgedichteten Industriegehäusen

Hohe Helligkeit geht mit direkten thermischen Kosten einher. Um 1000 Nits durch ein durchlässiges, normalerweise schwarzes LCD zu leiten, müssen die Hintergrundbeleuchtungs-LEDs nahe an ihren maximalen Nennstrom gebracht werden. In einer Laborumgebung unter freiem Himmel ist dies selten ein Problem. In einem versiegelten IP67-Industriegehäuse oder einem tragbaren Prüfgerät für den Außenbereich wird diese Wärme eingeschlossen.

Wenn Sie in einem versiegelten Gerät direkt hinter dem Bildschirmmodul einen Luftspalt lassen, werden die LEDs der Hintergrundbeleuchtung heiß und verschlechtern sich vorzeitig. Innerhalb weniger Monate verschiebt sich der Weißabgleich des Bildschirms merklich ins Gelbe und die Gesamthelligkeit nimmt ab. Es ist ein thermischer Fluchtweg vorzusehen. Ingenieurteams spezifizieren in der Regel eine wärmeleitende Unterlage zwischen der Metallrückseite des Flüssigkristallanzeigemoduls und einer internen Strukturhalterung aus Aluminium, wodurch das Gehäuse selbst in einen Kühlkörper verwandelt wird.

Anpassen von FPCs und Touchpanels für tragbare medizinische und industrielle Geräte

Standardmäßige Anzeigemodule passen selten perfekt in spezielle Hardware. Die standardmäßige 39-Pin-FPC-Position könnte mit einem Batteriefach in einem Blutsauerstoffmessgerät kollidieren oder eine ungünstige Platzierung der Platine in tragbaren Schönheitsgeräten erzwingen.

Wenn ein FPC über seinen minimalen Biegeradius hinaus gebogen wird, um einen festen Sitz zu erzwingen, entstehen Mikrorisse in den Kupferleitern, was zu zeitweiligen Anzeigeausfällen am Fließband oder im Feld führt. SZ Hongjia Technology Shares Limited passt die Länge, Form und Pinbelegung des FPC an Ihr spezifisches PCB-Layout an und eliminiert so die mechanische Belastung.

Durch das Hinzufügen kapazitiver Berührungen wird eine weitere Variable eingeführt. Bei einem 3,1-Zoll-Bildschirm in medizinischer Qualität ist ein Luftspalt zwischen dem Berührungssensor und dem Displayglas ein Risiko. Wechselnde Luftfeuchtigkeitsumgebungen führen dazu, dass sich in diesem Spalt Kondenswasser bildet, was die Sicht beeinträchtigt und falsche Berührungseingaben registriert. Durch die Festlegung von Optical Bonding – bei dem ein klarer flüssiger Klebstoff das Touchpanel direkt mit dem TFT-Glas verbindet – wird der Luftspalt entfernt, die Schlagfestigkeit verbessert und interne Reflexionen begrenzt.

Sicherung der langfristigen Versorgung und Versuche mit geringem Volumen für US-Ingenieurteams

Die Volatilität der Lieferkette bestimmt das Hardware-Design ebenso wie die technischen Spezifikationen. US-Teams, die industrielle Steuerungssysteme oder medizinische Geräte entwerfen, fertigen normalerweise in Chargen von 500 oder 5.000 Einheiten, nicht in 500.000 Stück. Viele Display-Hersteller legen großen Wert auf Unterhaltungselektronik in großen Stückzahlen und geben für ein kleines TFT-LCD-Modul ohne Vorwarnung einen End-of-Life-Hinweis (EOL) aus.

Der Austausch eines Bildschirms mitten in der Produktion ist ein kostspieliger Fehler. Es erfordert ein neues Platinenlayout, neue Firmware-Timing-Konfigurationen und im Falle von medizinischen Geräten eine vollständige Neuzertifizierung des Produkts. SZ Hongjia zielt speziell auf die Industrie- und Medizinmärkte ab, indem es eine langfristige Versorgungsstabilität gewährleistet und kleine Testaufträge für die Prototypenherstellung annimmt.

Um ein 480x800-Modul erfolgreich zu integrieren, benötigen Sie eine MCU mit einem Hardware-RGB-Controller, einem 768-KB-Bildpuffer und einem physischen Design, das die Wärme der Hintergrundbeleuchtung berücksichtigt. Wenn Ihre Hardware für diese Anforderungen bereit ist, können Sie dies tunEvaluieren Sie das Modul HJ3100-03um die Pin-Kompatibilität mit Ihrem Host-Board zu bestätigen.
