Was sollten Sie überprüfen, bevor Sie ein 3,5-Zoll-MIPI-Display mit 640 × 480 Pixeln verwenden?

Vor der Genehmigung eines3,5-Zoll-Horizontalbildschirm 640 x 480 MIPI-SchnittstelleÜberprüfen Sie fünf Dinge: die tatsächliche aktive Auflösung und Ausrichtung, die MIPI-Anforderungen Ihres Host-Boards, die 30-Pin-Pinbelegung, die mechanische Zeichnung sowie die Initialisierungs- und optische Dokumentation des Lieferanten. Der HJ3450-02 von HONGJIA passt zwar in kompakte Industrie-, Handheld-, Smart-Home-, Beauty- und Verbraucherprodukte, aber eine ungelöste Spezifikation kann zu einer kostspieligen Neugestaltung führen.

Bestätigen Sie zunächst, ob es sich bei HJ3450-02 um ein 640 × 480-Horizontaldisplay oder ein 480 × 800-Porträtmodul handelt

Die erste Antwort wird durch die veröffentlichten Informationen nicht vollständig geklärt: In der Produktbeschreibung wird HJ3450-02 als horizontales Display mit 640 × 480 Pixeln identifiziert, während in der Spezifikationstabelle separat 480 (RGB) × 800 aufgeführt ist. Betrachten Sie diese Diskrepanz als technische Frage und nicht als Formatierungsdetail.

Lösen Sie den Spezifikationskonflikt vor der Probenahme

Bitten Sie HONGJIA, die Auflösung der aktiven Matrix, die Pixelanordnung, die native Scanausrichtung, die Blickrichtung und die genaue Version des angebotenen Moduls zu bestätigen. Fordern Sie ein aktuelles Datenblatt und ein Foto oder eine Zeichnung an, die den aktiven Bereich identifiziert. Schließen Sie die Ausrichtung nicht aus den Außenabmessungen oder der Steckerposition ab.

Ein 640 × 480-Modul und ein 480 × 800-Modul können unterschiedliche UI-Assets, Framebuffer-Annahmen, Initialisierungsbefehle und Gehäuselayouts erfordern. Wenn die Anzeige physisch horizontal ist, die Paneldaten jedoch für das Scannen im Hochformat konfiguriert sind, benötigt Ihr Softwareteam möglicherweise Rotationsunterstützung. Dies kann sich auf die Startzeit, die Speichernutzung, die Berührungskoordinaten und die Bildkomposition auswirken.

Passen Sie die überprüfte Ausrichtung an die Benutzeroberfläche und das Gehäuse des Produkts an

Bei einem Handtester oder einer industriellen Steuerschnittstelle eignet sich der horizontale Raum möglicherweise für Trenddiagramme, Messetiketten und zweispaltige Steuerelemente. Für Listen oder vertikal gestapelte Arbeitsabläufe eignet sich möglicherweise ein Hochformat-Panel besser. Bestätigen Sie die Auswahl hinsichtlich Blendenöffnung, aktivem Bereich, Blickrichtung, Kabelausgang und Montagemerkmalen, bevor Ihr Industriedesign eingefroren wird.

Benutzen Sie dieHJ3450-02 ProduktseiteAls Ausgangspunkt erhalten Sie dann die kontrollierte Zeichnung für Ihre angebotene Überarbeitung.

Was das HONGJIA-Modul für kompakte Embedded-Schnittstellen bietet

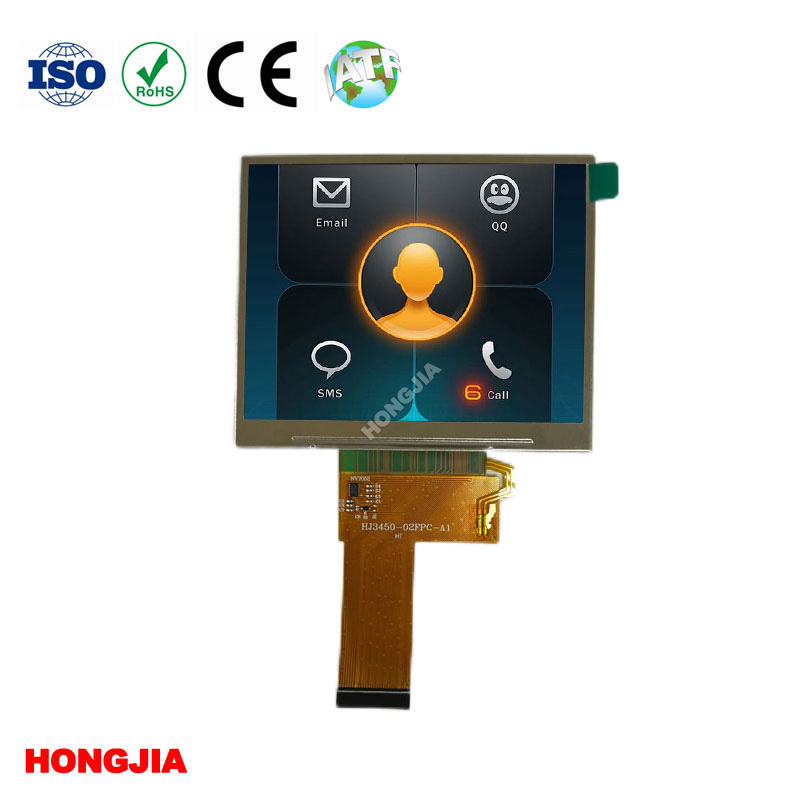

HJ3450-02 wird als durchlässiges 3,5-Zoll-IPS-TFT-LCD-Modul mit einem NV3051F-Treiber-IC, einer MIPI-Schnittstelle und einem 30-Pin-Anschluss beschrieben. Der aufgeführte Umriss beträgt 76,2 × 63,2 × 3,5 mm und der angegebene Betriebstemperaturbereich beträgt -20 °C bis 70 °C. Die Helligkeit wird als wählbar bis zu 500 cd/m² aufgeführt. Bestätigen Sie daher den genauen Helligkeitsbereich, anstatt davon auszugehen, dass jedes Beispiel den Maximalwert verwendet.

IPS kann dazu beitragen, konsistentere Farben und Kontraste beizubehalten, wenn der Bediener den Bildschirm nicht mehr senkrecht betrachtet. Es entfällt jedoch nicht die Notwendigkeit, den tatsächlichen Betrachtungswinkel, den Kontrast, die Reflexionen der Abdecklinse und die Lesbarkeit unter den Lichtbedingungen Ihres Produkts zu überprüfen. „Transmissiv“ ist ebenfalls wichtig: Das Modul soll mit Hintergrundbeleuchtung betrachtet werden und nicht als bei Sonnenlicht lesbares transflektives Panel.

Die Größe des Moduls und die MIPI-Verbindung machen es zu einem Kandidaten für kompakte eingebettete Systeme, einschließlich tragbarer Testinstrumente, Industrieanlagen, medizinische Geräte, Schönheitsgeräte, Smart-Home-Produkte, POS-Hardware und Unterhaltungselektronik. Die Eignung hängt immer noch von Ihrem Host-Prozessor, Ihrem optischen Stack, Ihrem Gehäuse und den Umgebungszielen ab.

Kann Ihr Host-Board die 30-Pin-MIPI-Verbindung betreiben?

Nur wenn der Host die genauen MIPI-DSI-Elektrik- und Softwareanforderungen des Panels unterstützt. Ein 30-poliger Stecker beschreibt die physikalische Schnittstelle; Es sagt Ihnen nicht allein die Spuranzahl, die Spurgeschwindigkeit, das Pixelformat, die Befehlssequenz, die Stromschienen oder die Methode zur Steuerung der Hintergrundbeleuchtung aus.

Überprüfen Sie die Anzahl der MIPI-Spurs, das Timing, die Initialisierungsbefehle, die Pinbelegung und die Steckerausrichtung

Fordern Sie vor dem Layout die vollständige Pin-Definition an und bestätigen Sie:

• Anzahl der MIPI-Datenspuren, Taktverhalten und erforderliche Datenrate
• Unterstütztes Pixelformat, Farbreihenfolge und Video- oder Befehlsmodus
• Horizontale und vertikale Timing-Anforderungen
• Reset-, Standby-, Einschalt- und Abschaltsequenz
• Panel-Versorgung, E/A-Spannung, Hintergrundbeleuchtungseingang und Hintergrundbeleuchtungsstrombereich
• FPC-Kontaktseite, Steckerausrichtung, Kabellängenbeschränkungen und Pin-Nummerierung
• NV3051F-Initialisierungsbefehle und alle erforderlichen Registereinstellungen

Häufige Feldfehler sind einfach: Der FPC wird gespiegelt, die Reset-Leitung bleibt schwebend, der Host verwendet die falsche Farbreihenfolge oder die Anzeige leuchtet auf, ohne gültige Frame-Daten zu empfangen. Ein weißer Bildschirm ist in der Regel kein Beweis für die MIPI-Kompatibilität. Es kann lediglich nachgewiesen werden, dass die Hintergrundbeleuchtung und die Stromversorgung des Panels vorhanden sind.

Lassen Sie das Beispiel von Ihrem Firmware-Ingenieur mit der gleichen Prozessorfamilie, Brücke, dem gleichen Anschluss und der gleichen Stromversorgungssequenz testen, die für die Produktion geplant ist. Wenn Ihr Board eine andere MIPI-Implementierung verwendet, fragen Sie HONGJIA, ob eine benutzerdefinierte FPC- oder Initialisierungskonfiguration möglich ist und welche Änderungen innerhalb des Standardmoduldesigns bestehen bleiben.

Welche Dokumente sind für den Übergang vom Ausstellungsmuster zur Designgenehmigung erforderlich?

Zur Überprüfung der Bildqualität und Passgenauigkeit ist ein Muster hilfreich. Es handelt sich nicht um eine Designgenehmigung. Fordern Sie einen Dokumentensatz an, mit dem Hardware-, Firmware-, Mechanik- und Einkaufsteams dieselbe Revision überprüfen können.

• Aktuelles Produktdatenblatt mit der bestätigten Auflösung und Ausrichtung
• Mechanische Zeichnung mit Umriss, aktivem Bereich, Sichtbereich, Dicke, Montagedetails und FPC-Position
• Elektrische Spezifikation mit Anschlussbelegung, Stromversorgung, Hintergrundbeleuchtung und Schnittstellenbedingungen
• Initialisierungscode oder Befehlssequenz für den NV3051F-Treiber-IC
• Optische Daten für Helligkeit, Kontrast, Blickrichtung und Gleichmäßigkeit, sofern verfügbar
• Betriebs- und Lagertemperaturgrenzen sowie Prüfkriterien für Anzeigefehler
• Revisionskontrollierte Musteridentifizierung und alle bekannten Unterschiede zwischen Muster- und Produktionsversionen

Wenn die Berührungsfunktion Teil des Produkts ist, behandeln Sie das Touchpanel, die Abdecklinse, den Kleber und das FPC als separate Bewertung. Ein Display, das vor dem Verkleben passt, passt möglicherweise nicht, nachdem der endgültige optische Stapel festgelegt wurde.

Wo passt ein horizontales 3,5-Zoll-IPS-Display – und wo könnte es ungeeignet sein?

Dieses 3,5-Zoll-MIPI-TFT-Display ist ein sinnvoller Kandidat, wenn Sie eine kompakte Farbschnittstelle, ein horizontales Layout und einen integrierten Standardanschluss benötigen. Für Handinstrumente, Industriesteuerungen, Schönheitsgeräte, Smart-Home-Schnittstellen und andere Produkte, bei denen es auf das Gehäusevolumen ankommt, sollte frühzeitig darüber nachgedacht werden.

Es kann ungeeignet sein, wenn Ihr Produkt eine Lesbarkeit bei Sonnenlicht ohne getestetes optisches Design, Betrieb unter -20 °C oder über 70 °C, ein transflektives Panel, ungewöhnlich hohe Helligkeit oder ein Benutzererlebnis nur im Hochformat erfordert. Diese Anforderungen sollten vor der Angebotserstellung angegeben werden. HONGJIA bietet auch andere Display-Kategorien an, darunter Produkte für den breiten Temperaturbereich und transflektive Produkte. Gehen Sie jedoch nicht davon aus, dass der HJ3450-02 diese Funktionen bietet.

Eine weitere praktische Grenze ist die Software. Wenn Ihr Grafikstapel das Panel nicht in der erforderlichen Ausrichtung drehen oder ansprechen kann, kann eine Änderung der Anzeige zu einem späteren Zeitpunkt in der Entwicklung eine Neugestaltung der Platine oder der Benutzeroberfläche erforderlich machen. Bestätigen Sie diese Entscheidung, während die Probe noch ausgewertet wird.

Was sollte ein US-amerikanisches Design-In-Team von HONGJIA verlangen, bevor es eine Angebotsanfrage ausstellt?

Senden Sie eine kontrollierte Anforderung, nicht nur einen Produktlink. Geben Sie die bestätigte Zielauflösung, Ausrichtung, aktive Fläche, Gehäusegrenzen, Temperaturbereich, Helligkeitsziel, Hostprozessor oder Bridge, MIPI-Anforderungen und den beabsichtigten Jahresbedarf an. Bitten Sie HONGJIA, jeden Artikel als Standard, konfigurierbar oder benutzerdefiniert zu kennzeichnen.

Fordern Sie Muster, FPC- und Touch-Optionen, Anpassungsgrenzen und Produktionskontinuitätsnachweise an

Fordern Sie Muster der vorgeschlagenen Produktionskonfiguration an, einschließlich der vorgesehenen FPC, des Anschlusses, der Hintergrundbeleuchtung und der Touch-Option (falls zutreffend). Bestätigen Sie, ob HONGJIA FPC, Pinbelegung, Abdecklinse, Touchpanel, Helligkeit oder Initialisierungseinstellungen anpassen kann – und fragen Sie, welche Mindestbestellmenge, Werkzeuge, Vorlaufzeit und Validierungsarbeiten für jede Änderung erforderlich sind.

Fordern Sie für eine Produktionsentscheidung einen Nachweis der Lieferkontinuität an: die geplante Modulrevision, die Beschaffungsposition des Treiber-ICs, die Änderungsbenachrichtigungspraxis, den Qualitätsprüfungsprozess und den vom Werk oder vom FAE-Team verfügbaren Support. Fordern Sie Zertifizierungen oder Testberichte nicht als Formalität an; Ermitteln Sie, welche Standards Ihr fertiges Produkt tatsächlich erfordert, und fordern Sie die entsprechende Dokumentation an.

Verwenden Sie HONGJIAs3,5-Zoll-horizontales MIPI-Display mit InformationenUm mit der technischen Diskussion zu beginnen, machen Sie die Angebotsanfrage dann davon abhängig, dass der Konflikt zwischen 640 × 480 und 480 × 800 gelöst wird. Der richtige nächste Schritt ist eine dokumentierte Musterprüfung – keine Bestellung auf der Grundlage einer mehrdeutigen Tabelle.
